功能特性
多场景兼容，采用专业的光源设计，精准评估不同材质表面的条码和二维码等级
标准化质量验证，基于ISO标准参数自动生成条码评级报告
智能化质量管控，依据评级报告和读码统计结果，为客户提供参考，减少因条码质量问题导致的运营生产中断
支持多码制评级，包括Code128、Code39、ITF25、EAN8、EAN13、UPCA、ITF14、DM、QR
订货型号

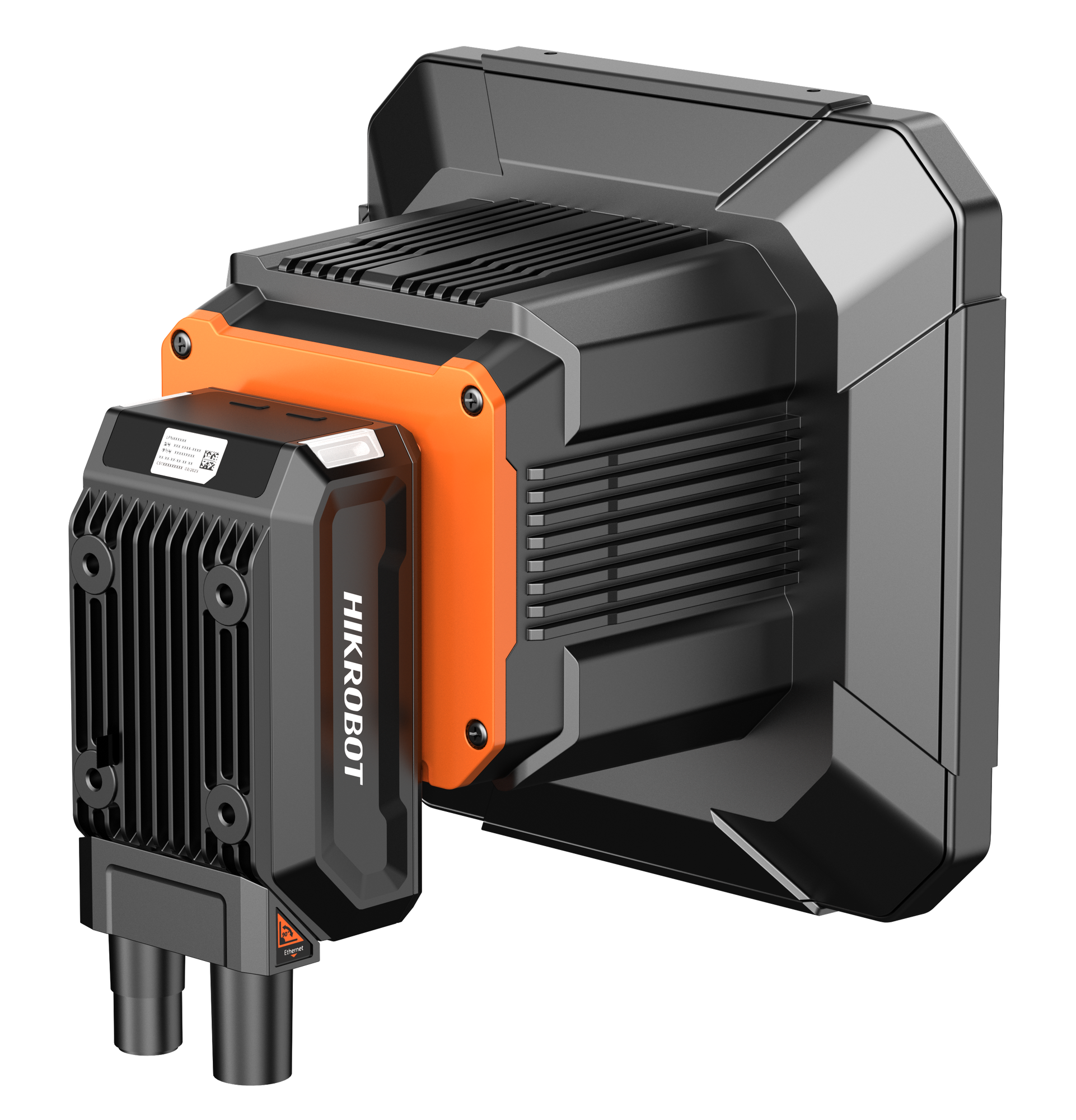

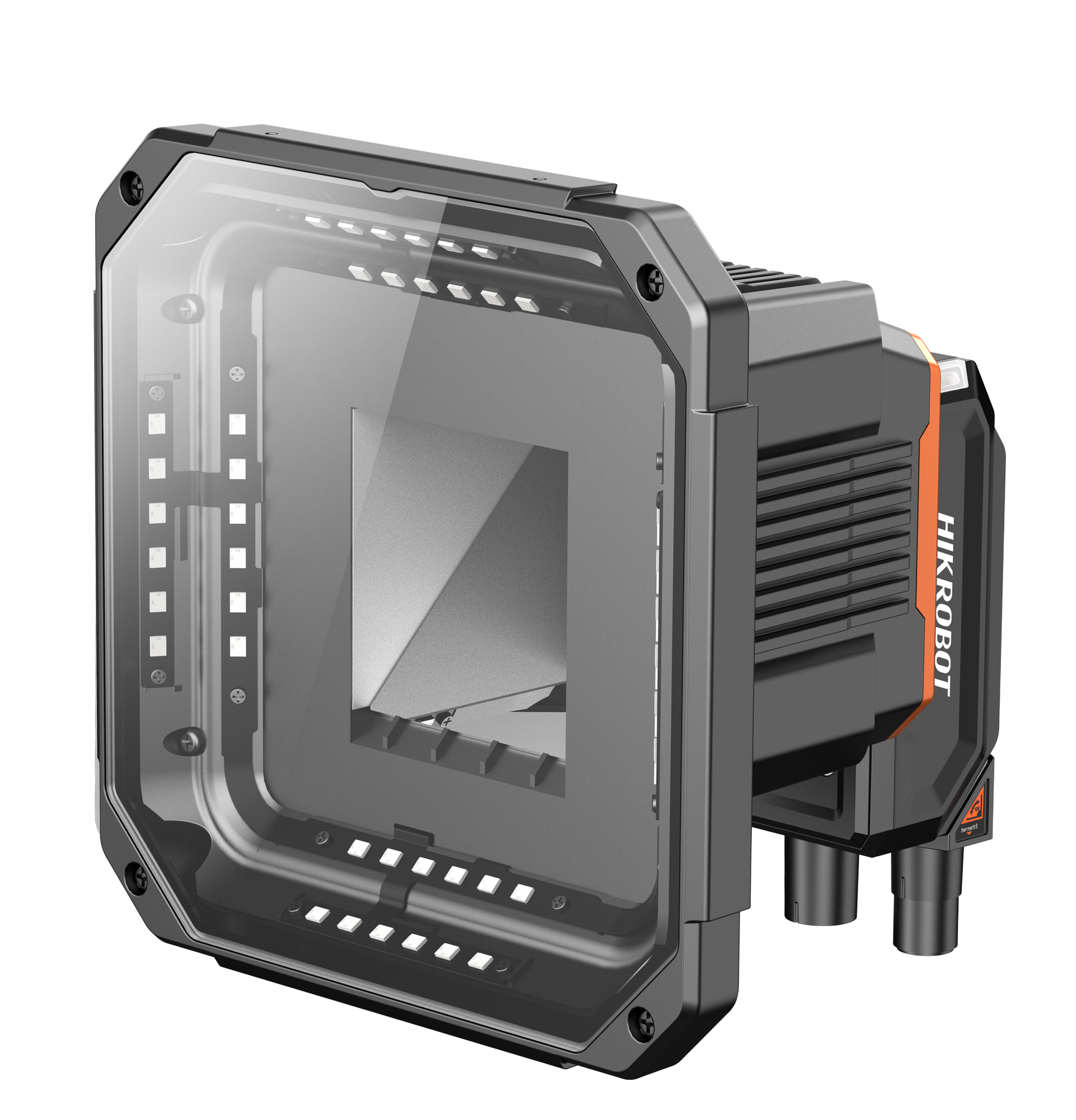

MV-ID5050XM-25M-BVS

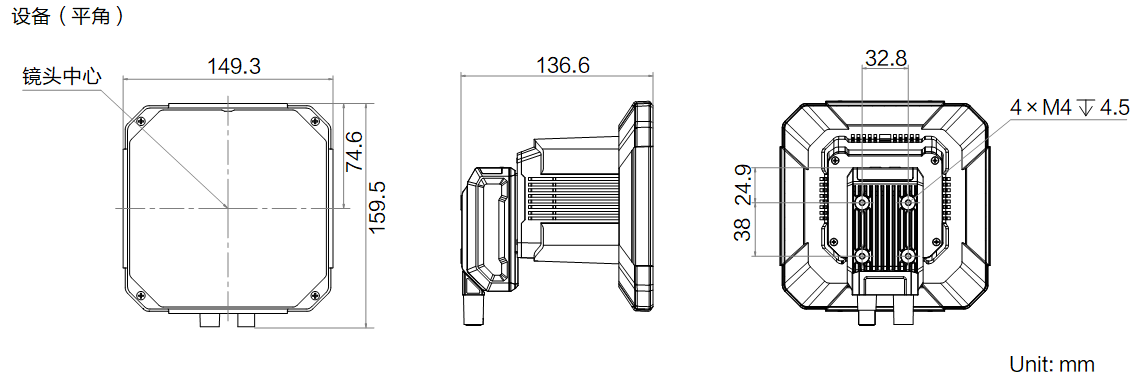

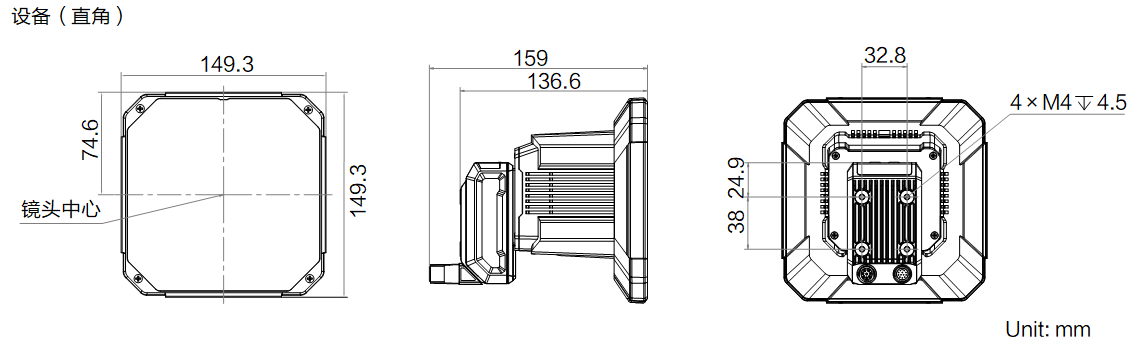

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-ID5050XM-25M-BVS |
| 名称 | ID5050mini，500W分辨率，25mm焦距评级专用型号 |
| 条码类别 | 一维码:Code128、Code39、ITF25、EAN8、EAN13、UPCA、ITF14 矩阵式二维码:QR Code(含GS1-QR)、Data Matrix(含GS1-DM)、MicroQR、AZTEC、HanXin 等 堆叠式二维码:PDF417、MicroPDF417 |
| 最大处理帧率 | 60 fps |
| 最大读取速度 | 120个码/秒 |
| 工作距离 | 40 mm |
| 视野范围 | 32 × 27 mm |
| X维度最小值 | 1D:0.06mm(2.5mil) 2D:0.09mm(3.5mil) |
| 传感器 | 全局快门,黑白,1/1.45",3.45 μm × 3.45 μm |
| 分辨率 | 2432 × 2048 |
| 曝光时间 | 6 μs ~ 3 ms |
| 增益 | 0 dB ~ 37 dB |
| 光源类型 | 660 nm,30°,1 象限,2 象限,4 象限 660 nm,45°,4 象限 660 nm,90° |
| 数据接口 | Gigabit Ethernet(1000 Mbit/s) |
| 通讯协议 | SmartSDK、TCP Client、Serial、FTP、TCP Server、Profinet、Melsec/SLMP、Ethernet/IP、ModBus、ModBus RTU、UDP、FINS |
| 数字I/O | 12-pin M12接头提供电源和I/O,包含3路光耦隔离输入(LineIn 0/1/2),3路光耦隔离输出(LineOut 3/4/5),1路RS-232输入,1路RS-232输出 支持机身显示屏配合按键触发设备 |
| 供电 | 24 ± 10% VDC |
| 功耗 | 平均功耗:7.5 W@24VDC 最大功耗:36 W@24VDC |
| 焦距 | 25 mm |
| 镜头接口 | M12-Mount,可机械对焦 |
| 镜头罩 | 高透平面玻璃 |
| 指示灯 | 多角度机身指示灯 |
| 外壳材质 | 铝合金 |
| 外形尺寸 | 平角:159.5 mm × 149.3 mm × 136.6 mm 直角:149.3 mm × 149.3 mm × 159 mm |
| 重量 | 968 g |
| IP防护等级 | IP67(正确安装适当镜头防水罩的情况下) |
| 温度 | 工作温度0 ~ 50°C,储藏温度-30 ~ 70°C |
| 湿度 | 20% ~ 95%RH 无冷凝 |
| 抗振动强度 | 裸机,10 Hz ~ 55 Hz,全振幅 1.5 mm,X、Y、Z 各方向 2 小时(IEC 60068-2-6: 2007\GB/T 2423.10-2019) |
| 抗冲击强度 | 裸机,30 g / 11 ms,半正弦波,六个轴向,每个轴向 500 次冲击(IEC 60068-2-27\GB/T 2423.5-2019) |
| 软件 | IDMVS |
| 认证 | CE、RoHS、KC |
