功能特性
支持Camera Link协议，理论最高速率可到6.8 Gbps
支持PoCL，单通道最高可提供4 W
丰富的I/O接口，集成多路输入输出
提供SDK，支持GenTL协议，便于二次开发
遵循GenIcam标准
订货型号

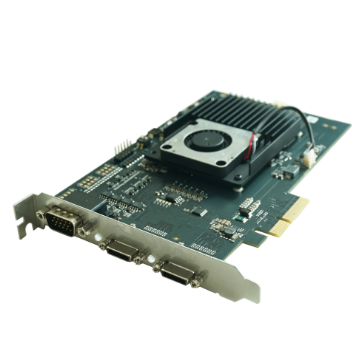

MV-GC1002-V2

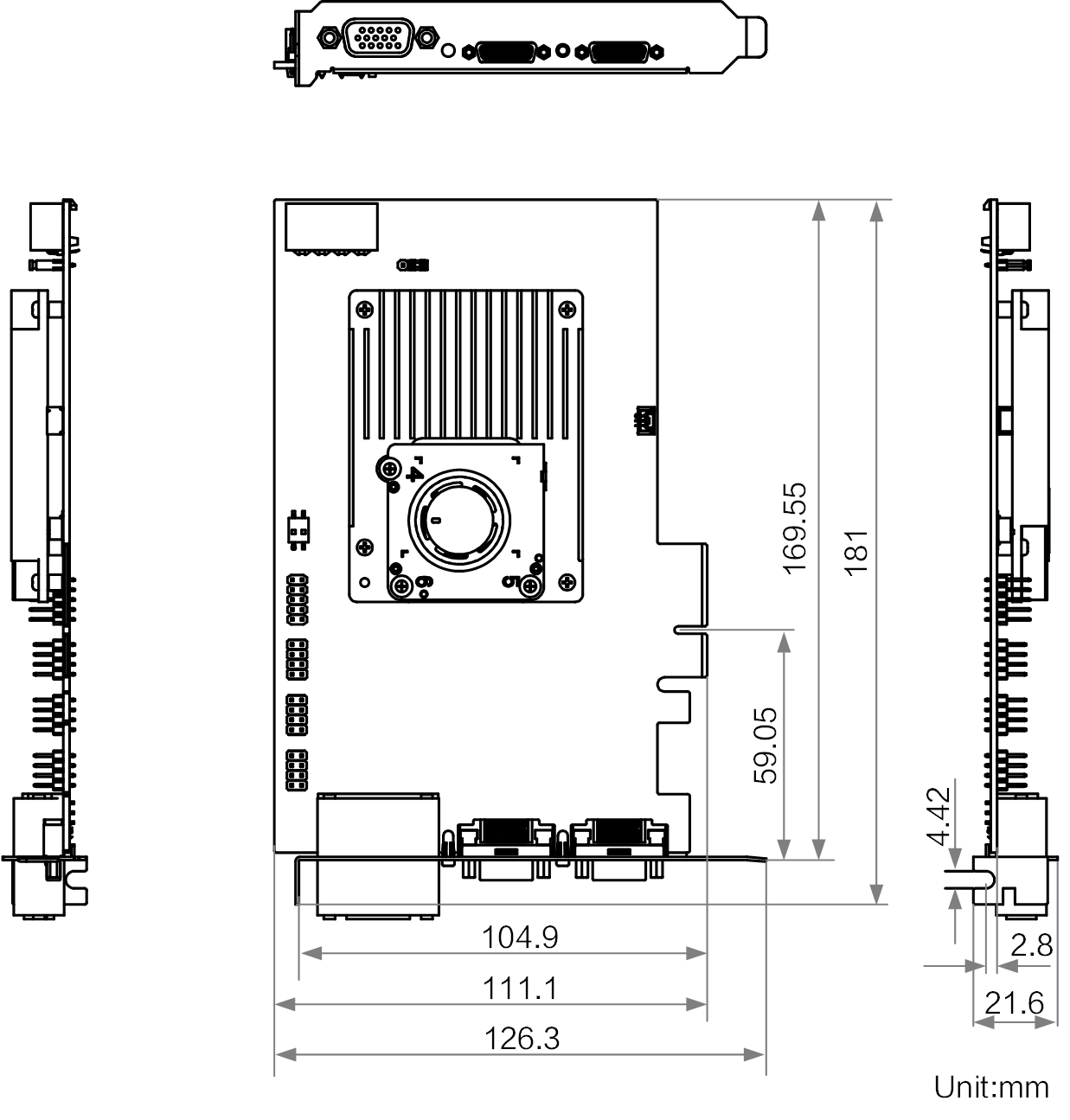

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-GC1002-V2 |
| 名称 | CML采集卡，带DB15触发 |
| 像素时钟 | 20 ~ 85 MHz |
| 板载内存 | 1 GB DDR3-RAM |
| 总线接口 | PCI-E gen2 × 4 |
| 总线接口性能 | 1720 MB/s(峰值传输带宽),1600 MB/s(持续传送带宽) |
| 总线指示灯 | 1个 |
| 标准 | Camera Link 2.1 |
| 接头 | 2 × SDR |
| 功率输出 | PoCL,单通道最高可提供4 W@12VDC |
| 支持相机类型 | Camera Link接口工业相机 |
| 支持相机数量 | 最多2个 |
| 相机接口速率 | 6.8 Gbps |
| 流通道 | 2 |
| 通道指示灯 | 2个 |
| 像素格式 | Mono 8/10/12/16 Bayer 8/10/12/16 RGB 8,BGR 8 |
| I/O类型 | 11路可配置输入/输出,兼容单端/差分,支持多卡级联 挡板I/O:Line 0~6 支持3.3 ~ 24 V输入输出 排针I/O:Line 7~10支持3.3 ~ 12 V输入,3.3 V输出 |
| 连接器 | DB15公头,9 pin排针(2.54 mm间距,2 x 5,10 pin盲孔) |
| 典型功耗 | 7 W(不含PoCL) |
| 外形尺寸 | 181 mm × 126.3 mm × 21.6 mm |
| 温度 | 工作温度0 ~ 60°C,储藏温度-20 ~ 70°C |
| 湿度 | 10% ~ 95%RH无冷凝 |
| 软件 | MVS |
| 操作系统 | Windows 7/10/11,Linux支持64位 Ubuntu18.04 ~ 24.04 |
| 认证 | CE,UL,RoHS |
