功能特性
支持GigE Vision协议，单个网口最高速率可到1Gbps
支持PoE，单通道最高可提供15W
总线指示灯和通道指示灯实时反馈采集卡状态
丰富的I/O接口，集成多路输入输出
提供SDK，便于二次开发
遵循GenlCam标准
订货型号

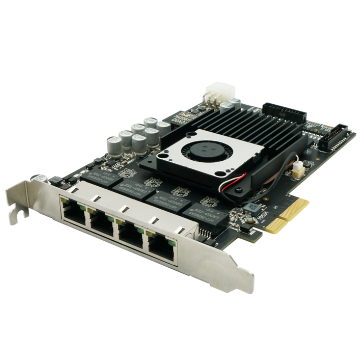

MV-GE1004
外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-GE1004 |
| 名称 | 4口GigE图像采集卡 |
| 板载内存 | 1 GB DDR3-RAM |
| 总线接口 | PCI-E gen2 × 4 |
| 总线接口性能 | 1720 MB/s(峰值传输带宽),1600 MB/s(持续传送带宽) |
| 总线指示灯 | 1个 |
| 标准 | GigE Vision |
| 接头 | 4 × RJ45 |
| 功率输出 | PoE,单通道最高可提供15 W(POE功能需接入ATX 6pin 供电) |
| 支持相机类型 | 千兆网口工业相机 |
| 支持相机数量 | 最多4个 |
| 相机接口速率 | 1 Gbps |
| 流通道 | 4 |
| 通道指示灯 | 4对 |
| 像素格式 | Mono 8/10/10p/12/12p Bayer 8/10/10p/12/12p YUV422Packed,YUV422_YUYV_Packed RGB 8,BGR 8 |
| I/O类型 | 提供24路I/O接口,4路光电隔离输入(4.5 ~ 28V)、4路光电隔离输出(4.5 ~ 28V)、4路422输入和4路422输出、4路TTL输入和4路TTL输出 |
| 连接器 | 排母 |
| 典型功耗 | 10 W(不含PoE) |
| 外形尺寸 | 181 mm × 126.3 mm × 21.6 mm |
| 温度 | 工作温度0 ~ 60°C,储藏温度-20 ~ 70°C |
| 湿度 | 10% ~ 95%RH无冷凝 |
| 软件 | MVS |
| 操作系统 | Windows 7/10/11,Linux支持64位 Ubuntu18.04 ~ 24.04 |
| 认证 | WEEE,RoHS,REACH |
