功能特性
PRO和MAX版本支持全防水接口
PRO和MAX版本配备精准温控系统，实现快速热平衡
PRO和MAX彩色版本搭载多光谱融合技术，支持自动色彩校正
MAX版本集成镜头、光源一体化控制，实现镜头对焦、光源控制
千兆网接口，无中继情况下，最大传输距离可达100m
兼容GigE Vision V2.0协议及GenlCam标准，无缝接入第三方软件
订货型号

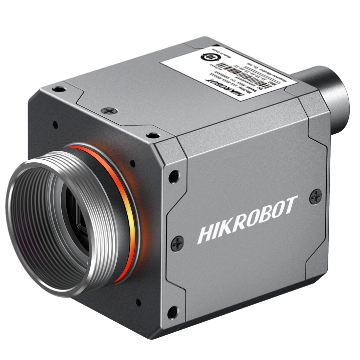

MV-CT016G-78GM01-MAX

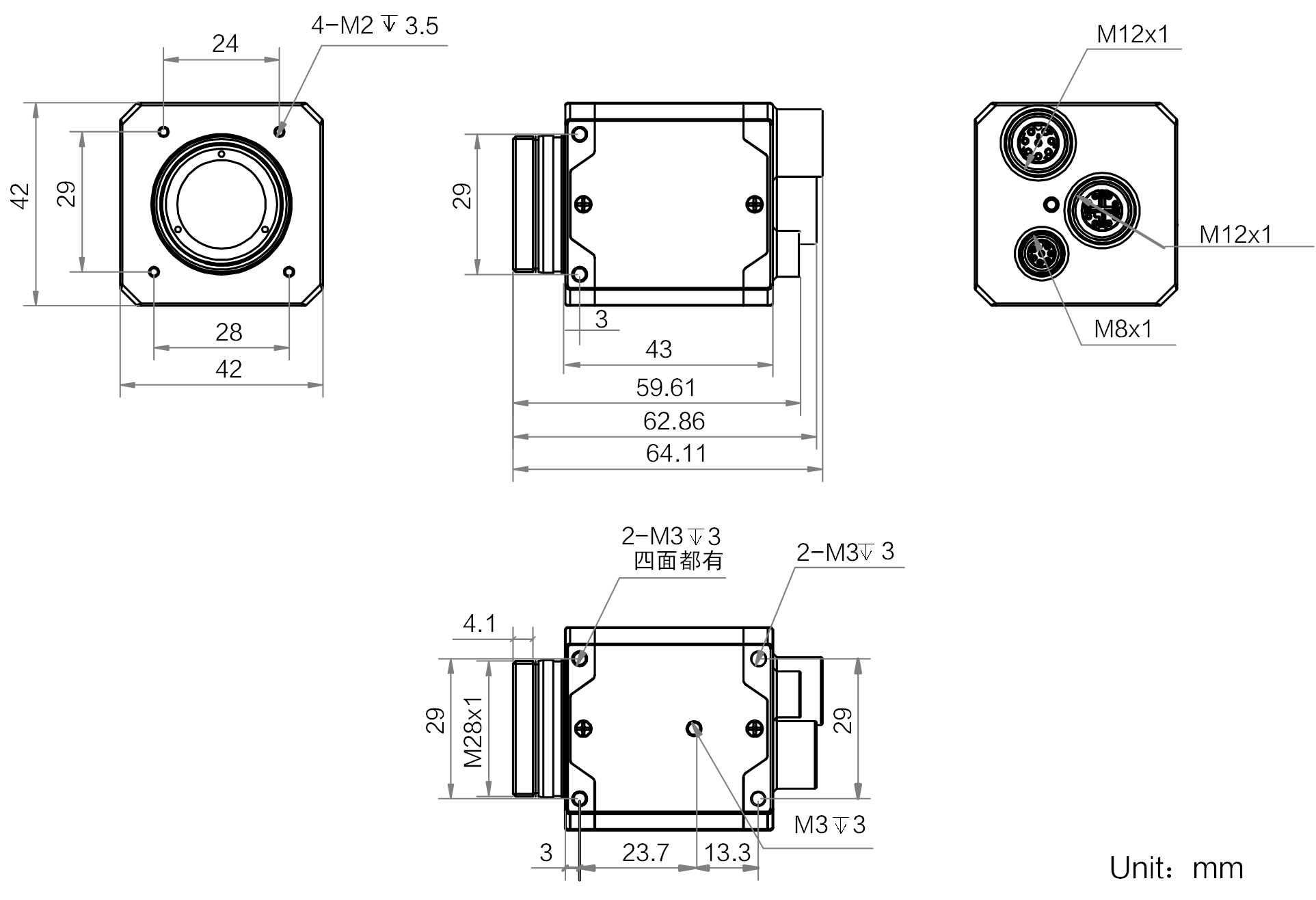

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-CT016G-78GM01-MAX |
| 名称 | 160万像素网口面阵相机，三代，黑白，MAX |
| 传感器类型 | CMOS,全局快门 |
| 传感器型号 | 堆栈式BSI |
| 像元尺寸 | 3.45 μm × 3.45 μm |
| 靶面尺寸 | 1/2.9” |
| 分辨率 | 1440 × 1080 |
| 最大帧率 | 180 fps @1440 × 1080 Mono 8(开启无损压缩) |
| 动态范围 | 68.5 dB |
| 信噪比 | 44 dB |
| 增益 | 0 dB ~ 24 dB |
| 曝光时间 | 23 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式,支持Trigger Width和Trigger Controlled |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono 8/10/10Packed/12/12Packed |
| Binning | 支持 1 × 1,2 × 2,4 × 4 |
| 下采样 | 支持 1 × 1,2 × 2,4 × 4 |
| 镜像 | 支持水平镜像、垂直镜像输出 |
| 数据接口 | Gigabit Ethernet(1000 Mbit/s)兼容Fast Ethernet(100 Mbit/s) |
| 数据接口类型 | 8-pin M12 X-Code防水航插 |
| 控制接口 | 8-pin M12 A-Code防水航插 |
| 数字I/O | 8-pin M8 A-Code航插提供供电和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离I/O(Line2) |
| 供电 | 9 ~ 24 VDC,支持PoE供电 |
| 典型功耗 | 1.6 W@24 VDC(不开启快速热平衡、不控制外部设备) |
| 镜头接口 | C-Mount |
| 外形尺寸 | 42 mm × 42 mm × 43 mm |
| 重量 | 约120 g |
| IP防护等级 | IP67(正确安装镜头、护罩以及线缆的情况下) |
| 温度 | 工作温度-30°C~ 60°C,储藏温度-30°C~ 80°C |
| 湿度 | 20% ~ 95%RH 无冷凝 |
| 软件 | MVS 或第三方支持 GigE Vision 协议软件 |
| 操作系统 | Windows 7/10 32/64bits,Windows 11 64bits,Linux 32/64bits |
| 协议/标准 | GigE Vision V2.0,GenICam |
| 认证 | CE,RoHS,KC |
