功能特性
采用嵌入式硬件平台，可进行高速的图像处理
植入高精度算法，读码率高，且可实现试管帽有无判断、液面高度检测、血液质量检测等功能
IO接口丰富，可接入多路输入、输出信号
多角度可视机身指示灯可实时查看设备状态，方便调试与维护
支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多种通讯模式
订货型号

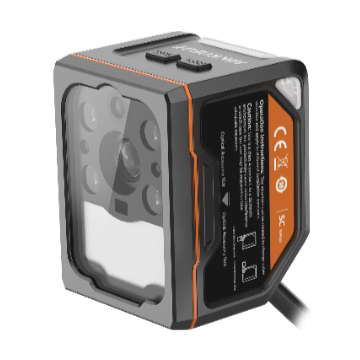

MV-SC3013XC-05M-MED
外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-SC3013XC-05M-MED |
| 名称 | SC3000X医疗专用视觉传感器，1.3MP，彩色，5mm镜头，电动调焦 |
| 视觉工具 | 测量:点点测量、液位测量、对比度测量、灰度面积、节距测量、宽度测量、亮度均值、线线角度、颜色测量、颜色面积、直径测量、直线角度 有无:斑点有无、边缘有无、轮廓有无、图案有无、圆有无、直线有无 计数:斑点计数、边缘计数、轮廓计数、图案计数、颜色计数 识别:码识别、血液质量识别、颜色比较、颜色识别、注册分类、注册目标检测、字符识别 逻辑:Json格式输出、变量计算、分支控制、逻辑判断、条件判断、字符比较、组合判断 定位:单位转换、位置修正 深度学习:分类、目标检测 |
| 方案能力 | 支持方案导入/导出,最多可存储32个方案 |
| 通讯协议 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV |
| 传感器类型 | CMOS,全局快门 |
| 像元尺寸 | 6.9 μm × 6.9 μm |
| 靶面尺寸 | 1/1.45" |
| 分辨率 | 1216 × 1024 |
| 最大采集帧率 | 100 fps |
| 增益 | 0 dB ~ 15 dB |
| 曝光时间 | 16 μs ~1 sec |
| 像素格式 | RGB 8,Mono 8 |
| 黑白/彩色 | 彩色 |
| 数据接口 | Fast Ethernet(100 Mbit/s) |

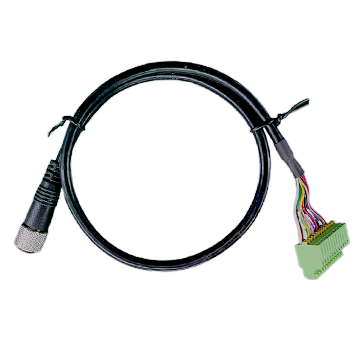

| 数字I/O | 17-pin M12接口提供电源和I/O:包含3路光耦隔离输入(LINE0/1/2),3路光耦隔离输出(LINE3/4/5),1路RS-232接口 输出信号的NPN或PNP类型可配 |
| 供电 | 24 VDC |
| 典型功耗 | 6.5 W@24 VDC |
| 镜头接口 | M12-mount,机械对焦 |
| 焦距 | 5 mm |
| 镜头罩 | 全偏镜头罩 |
| 光源 | 聚光白光,可选购红光/蓝光/红外 |
| 瞄准器 | 1颗LED |
| 指示灯 | 多角度可视机身指示灯 |
| 外形尺寸 | 43 mm × 57 mm × 45.9 mm |
| 重量 | 约200 g |
| IP防护等级 | IP65 |
| 温度 | 工作温度0 ~ 40°C,储藏温度-30 ~ 70°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 抗振动强度 | 裸机满足IEC 60068-2-6:2007(10至55 Hz,全振幅1.5 mm,X、Y、Z各方向2小时) |
| 抗冲击强度 | 裸机满足IEC 60068-2-27:2008(30 g/11 ms,半正弦波,6个轴向,每个轴向500次冲击,共3000次冲击) |
| 软件 | SCMVS |
| 认证 | CE,KC |
