功能特性
采用嵌入式硬件平台，可进行高速的图像处理
植入高精度定位、测量、识别算法，可实现计数、缺陷、有无、定位等功能
IO接口丰富，可接入多路输入、输出信号
状态指示灯丰富，可实时查看设备状态，方便调试与维护
光源设计巧妙，确保照明区域亮度均匀
支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多种通讯模式
订货型号

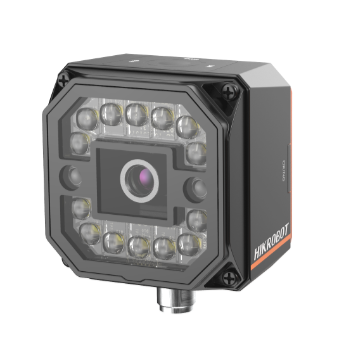

MV-SC3016C-15M-WBN

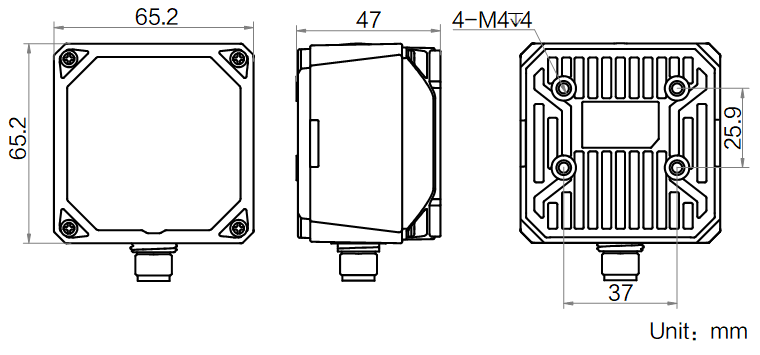

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-SC3016C-15M-WBN |
| 名称 | SC3000视觉传感器，1.6MP，彩色，15mm镜头，电动调焦 |
| 视觉工具 | 测量:点点测量、点线测量、对比度测量、灰度面积、节距测量、宽度测量、亮度均值、线线角度、颜色测量、颜色面积、直径测量、直线角度 有无:斑点有无、边缘有无、轮廓有无、图案有无、圆有无、直线有无、异常判断、有无检测 计数:斑点计数、边缘计数、轮廓计数、图案计数、学习计数、颜色计数 识别:多目标计数、码识别、颜色比较、颜色识别、种类识别、注册分类、注册目标检测、字符识别、字符横纹检测、学习字符识别 逻辑:变量计算、分支控制、逻辑判断、数据格式化、条件判断、字符比较、组合判断 定位:标定转换、单点对位、单点纠偏、单点抓取、单位转换、位置修正 深度学习:分类、目标检测 缺陷工具:异常检测 行业工具:字符识别与缺陷检测 |
| 方案能力 | 支持方案导入/导出,最多可存储32个方案 |
| 通讯协议 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV |
| 传感器类型 | CMOS,全局快门 |
| 像元尺寸 | 3.45 μm × 3.45 μm |
| 靶面尺寸 | 1/2.9" |
| 分辨率 | 1408 × 1024 |
| 最大采集帧率 | 60 fps |
| 增益 | 0 dB ~ 15 dB |
| 曝光时间 | 16 μs ~ 1 sec;35μs ~ 1 sec |
| 像素格式 | RGB 8,Mono 8 |
| 黑白/彩色 | 彩色 |
| 数据接口 | Fast Ethernet(100 Mbit/s) |
| 数字I/O | 17-pin M12接口提供供电、以太网、数字IO、串口功能:2个输入信号(Line 0/1),3个输出信号(Line 5/6/7),3个可配置输入输出(Line 2/3/4),1个外部按钮输入(BUTTON) 输出信号的NPN或PNP类型可配 |
| 供电 | 24 VDC |
| 功耗 | 平均功耗:13.8 W @24 VDC(启用自带补光灯) 最大功耗:42 W @24 VDC(启用自带补光灯) |
| 镜头接口 | M12-mount,机械对焦 |
| 焦距 | 14.8 mm |
| 镜头罩 | 透明镜头罩,可选购半偏振镜头罩或全偏振镜头罩 |
| 光源 | 14颗LED:白色(默认出厂)/红色/蓝色 |
| 指示灯 | 电源指示灯PWR,网络指示灯LNK,状态指示灯STS,结果显示指示灯OK/NG |
| 外形尺寸 | 65.2 mm × 65.2 mm × 47 mm |
| 重量 | 约280 g |
| IP防护等级 | IP67(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0 ~ 50 °C,储藏温度-30 ~ 70 °C |
| 湿度 | 20% ~ 95% RH无冷凝 |
| 抗振动强度 | 裸机满足IEC 60068-2-6:2007(10至55 Hz,全振幅1.5 mm,X、Y、Z各方向2小时) |
| 抗冲击强度 | 裸机满足IEC 60068-2-27:2008(30 g/11 ms,半正弦波,6个轴向,每个轴向500次冲击,共3000次冲击) |
| 软件 | SCMVS |
| 认证 | CE,KC |
