功能特性
采用嵌入式硬件平台，可进行高速的图像处理
植入高精度定位、测量算法，可实现计数、有无、测量等功能
IO接口丰富，可接入多路输入、输出信号
状态指示灯丰富，可实时查看设备状态，方便调试与维护
光源设计巧妙，确保照明区域亮度均匀
支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多种通讯模式
订货型号

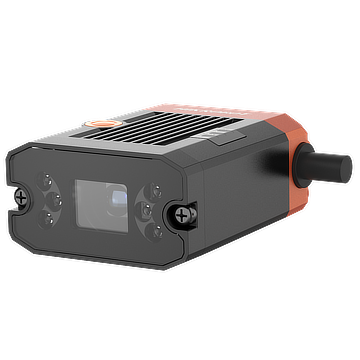

MV-SC2004EM-12S-WBN

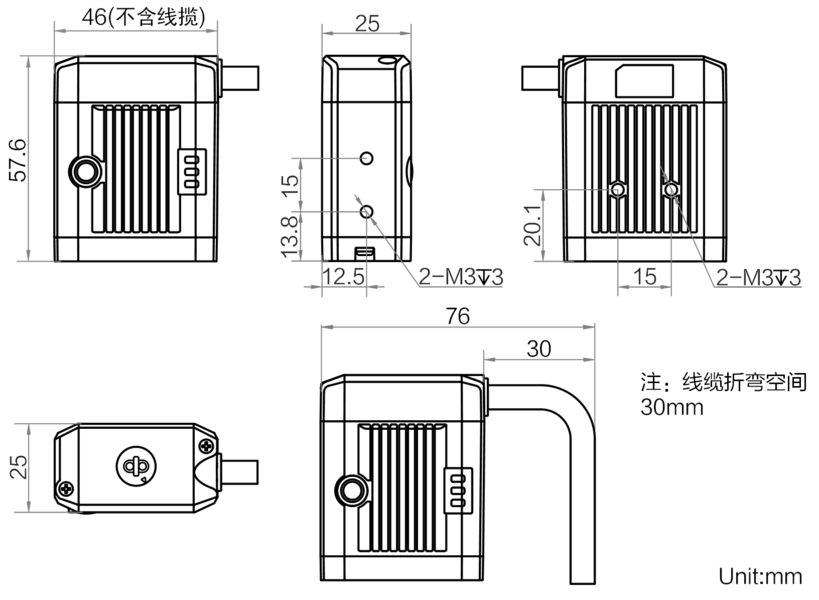

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-SC2004EM-12S-WBN |
| 名称 | SC2000E视觉传感器，40万像素，黑白，12mm镜头，手动调焦 |
| 视觉工具 | 计数:斑点计数、边缘计数、图案计数、轮廓计数 有无:圆有无、直线有无、斑点有无、边缘有无、图案有无、轮廓有无、异常判断 定位:位置修正 逻辑:条件判断、逻辑判断、字符比较、变量计算、组合判断、分支控制、数据格式化 测量:线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距检测、点点测量 识别:字符识别、注册分类、种类识别 |
| 方案能力 | 支持方案导入/导出,最多可存储8个方案,40个模块 |
| 通讯协议 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、FINS、MELSEC/SLMP、基恩士KV |
| 传感器类型 | CMOS,全局快门 |
| 像元尺寸 | 6.9 μm × 6.9 μm |
| 靶面尺寸 | 1/2.9" |
| 分辨率 | 704 × 540 |
| 最大采集帧率 | 60 fps |
| 增益 | 0 ~ 15 dB |
| 曝光时间 | 16 μs ~ 1 sec |
| 像素格式 | Mono 8 |
| 黑白/彩色 | 黑白 |
| 数据接口 | Fast Ethernet(100Mbit/s) |
| 数字I/O | 17-pin M12接口提供供电、以太网、数字IO、串口功能:包含1路非隔离输入(LINE2),1路非隔离输出(LINE3),2路双向可配置非隔离I/O(LINE0/1),1路RS-232,1个外部按钮输入(BUTTON) |
| 供电 | 12 ~ 24 VDC |
| 功耗 | 平均功耗:6 W@24 VDC 最大功耗:22 W@24 VDC |
| 镜头接口 | M12-mount,手动调焦 |
| 焦距 | 12.4 mm |
| 镜头罩 | 透明镜头罩 |
| 光源 | 白光 |
| 指示灯 | 电源指示灯PWR,网络指示灯LNK,状态指示灯STS |
| 外形尺寸 | 46 mm × 57.6 mm × 25 mm |
| 重量 | 约220 g |
| IP防护等级 | IP65 |
| 温度 | 工作温度0 ~ 50°C,储藏温度-30 ~ 70°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 抗振动强度 | 裸机满足IEC 60068-2-6:2007(10至55 Hz,全振幅1.5 mm,X、Y、Z各方向2小时) |
| 抗冲击强度 | 裸机满足IEC 60068-2-27:2008(30 g/11 ms,半正弦波,6个轴向,每个轴向500次冲击,共3000次冲击) |
| 软件 | SCMVS |
| 认证 | CE,KC |
