功能特性
采用嵌入式硬件平台，可进行高速图像处理
植入高精度定位、测量、识别算法，可实现计数、有无、测量和识别等功能
I/O接口丰富，可接入多路输入、输出信号
状态指示灯丰富，可实时查看设备状态，方便调试与维护
光源设计巧妙，确保照明区域亮度均匀
支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、Ethernet/IP等多种通讯模式
订货型号

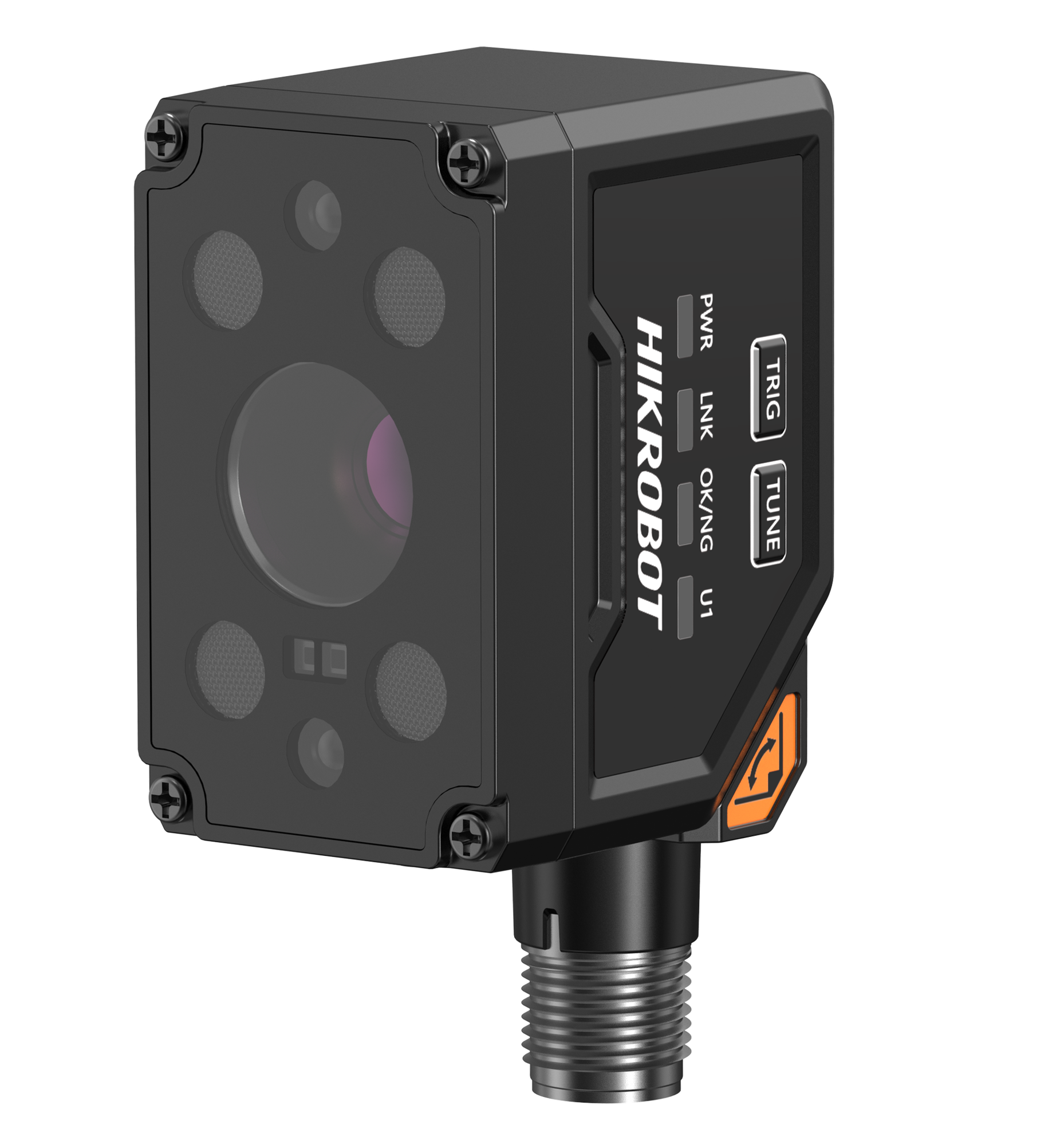

MV-SC2023XM-05M-WBN
外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-SC2023XM-05M-WBN |
| 名称 | SC2000X视觉传感器，240万像素，黑白，5mm镜头，电动调焦 |
| 视觉工具 | 测量:点点测量、点线测量、对比度测量、灰度面积、节距测量、宽度测量、亮度均值、线线角度、直径测量、直线角度 有无:有无检测、斑点有无、边缘有无、轮廓有无、图案有无、异常判断、圆有无、直线有无 计数:学习计数、斑点计数、边缘计数、轮廓计数、图案计数 识别:多目标计数、码识别、种类识别、字符识别 逻辑:变量计算、分支控制、逻辑判断、数据格式化 、条件判断、字符比较、组合判断 定位:标定转换、单点对位、单点纠偏、单点抓取、单位转换、位置修正 缺陷工具:异常检测 |
| 方案能力 | 支持方案导入/导出,最多可存储16个方案,40个模块 |
| 通讯协议 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV等 |
| 传感器类型 | CMOS,全局快门 |
| 像元尺寸 | 2.2 μm ×2.2 μm |
| 靶面尺寸 | 1/3.52" |
| 分辨率 | 1920 × 1280 |
| 最大采集帧率 | 75 fps |
| 增益 | 0 dB to 48 dB |
| 曝光时间 | 36 μs to 100 ms |
| 像素格式 | Mono 8 |
| 黑白/彩色 | 黑白 |
| 数据接口 | Fast Ethernet(100 Mbit/s) |
| 数字I/O | 17-pin M12接口提供电源和I/O:包含2路隔离输入(Line 0/1),2路隔离输出(Line 2/3),1路RS-232,支持通过侧面按钮触发设备 |
| 供电 | 24 VDC |
| 功耗 | 平均功耗:5 W@24 VDC(启用自带补光灯) 最大功耗:12 W@24 VDC(启用自带补光灯) |
| 镜头接口 | M12-Mount,可机械调焦 |
| 焦距 | 5 mm |
| 镜头罩 | 透明镜头罩,可选购半偏振、全偏振 |
| 光源 | 白色光源,可选购红光、蓝光、红外光、紫外光或红蓝双色光 |
| 瞄准器 | 2颗绿光LED |
| 指示灯 | 电源指示灯PWR、网络指示灯LNK、结果显示指示灯OK/NG、用户指示灯U1 |
| 外形尺寸 | 平角:72.7 mm × 31.5 mm × 41 mm 直角:51.5 mm × 31.5 mm × 61 mm |
| 重量 | 118 g |
| IP防护等级 | IP65 |
| 温度 | 工作温度0 ~ 50°C,储藏温度-30 ~ 70°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 抗振动强度 | 裸机满足IEC 60068-2-6:2007(10至55 Hz,全振幅1.5 mm,X、Y、Z各方向2小时) |
| 抗冲击强度 | 裸机满足IEC 60068-2-27:2008(30 g/11 ms,半正弦波,6个轴向,每个轴向500次冲击,共3000次冲击) |
| 软件 | SCMVS |
| 认证 | CE、KC |
