功能特性
内置多位姿定位抓取算法，可实现位姿估算、手眼标定、高精度定位等功能
集成VM算法平台软件和SCCameraClient软件，可自由使用140+视觉算法模块
IO 接口丰富，可接入多路输入、输出信号
支持多种工业通讯模式，对接无忧
状态指示灯丰富，方便调试与维护
IP67防护，无惧严苛的工业应用环境

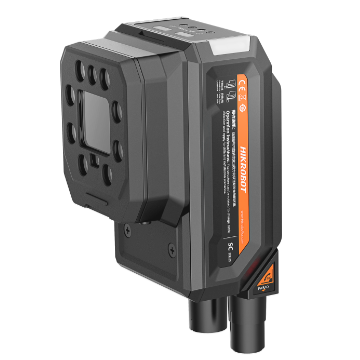

订货型号
MV-SC5050XM-PPM-16M-WBN
外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-SC5050XM-PPM-16M-WBN |
| 名称 | SC5000X定位专用max款，5MP，黑白，16mm镜头，电动调焦 |
| 功能模块 | Vision Master算法开发平台(包含3D手眼标定模块、基准相对位姿估计模块和6D位姿估计模块)和SCCameraClient软件 |
| 通讯协议 | TCP、UDP、ModBus、串口、PROFINET、EtherNet/IP、Fins、MC、FTP等 |
| 软件能力 | 支持进阶软件功能,包括多机台设置及多次拍照功能 |
| 传感器类型 | CMOS,全局快门 |
| 像元尺寸 | 3.45 μm × 3.45 μm |
| 靶面尺寸 | 1/1.45" |
| 分辨率 | 2432 × 2048 |
| 最大采集帧率 | 60 fps |
| 增益 | 0 dB ~ 37 dB |
| 曝光时间 | 15 μs ~ 1000000 μs |
| 像素格式 | Mono 8 |
| 黑白/彩色 | 黑白 |
| 内存 | 8 GB |
| 存储 | 64 GB |
| 数据接口 | Gigabit Ethernet(1000Mbit/s) |
| 数字I/O | 12-pin M12接口提供电源和I/O,包含3路光耦隔离输入(Line0/1/2),3路光耦隔离输出(Line3/4/5),1路RS-232 |
| 供电 | 24 VDC |
| 功耗 | 典型功耗:12.3 W@24 VDC(启用自带光源) 最大功耗:48 W@24 VDC(启用自带光源) |
| 焦距 | 16 mm |
| 镜头接口 | M12-Mount,可机械调焦 |
| 镜头罩 | 半偏振镜头罩,可选购透明、全偏振镜头罩 |
| 光源 | 白色光源,可选购红光、蓝光或红外光 |
| 指示灯 | 电源指示灯PWR,网络指示灯LNK,用户指示灯U1/U2 |
| 外形尺寸 | 平角:112.3 mm × 54 mm × 60.2 mm 直角:88.7 mm × 54 mm × 82.5 mm |
| 重量 | 约370 g |
| IP防护等级 | IP67 |
| 温度 | 工作温度0 ~ 50°C,储藏温度-30 ~ 70°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 抗振动强度 | 裸机满足IEC 60068-2-6:2007(10至55 Hz,全振幅1.5 mm,X、Y、Z各方向2小时) |
| 抗冲击强度 | 裸机满足IEC 60068-2-27:2008(30 g/11 ms,半正弦波,6个轴向,每个轴向500次冲击,共3000次冲击) |
| 认证 | CE,KC |
