功能特性
极小型化，适应各类型机台及紧凑工位
采用自主研发的高性能条码识别算法，可高效读取轻工业、企业、零售等场景的喷墨疑难码
自带橙色圆形灯光瞄准，明确指示目标视野，安装调试快捷
提供蜂鸣器、状态指示灯提示操作状态，便于现场调试
支持 USB-HID、USB-CDC、RS-232、RJ45 多种输出模式
订货型号

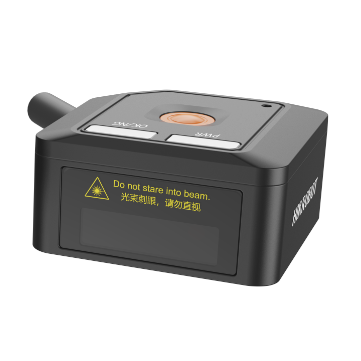

MV-ID803M-03S-WBN-SR-R

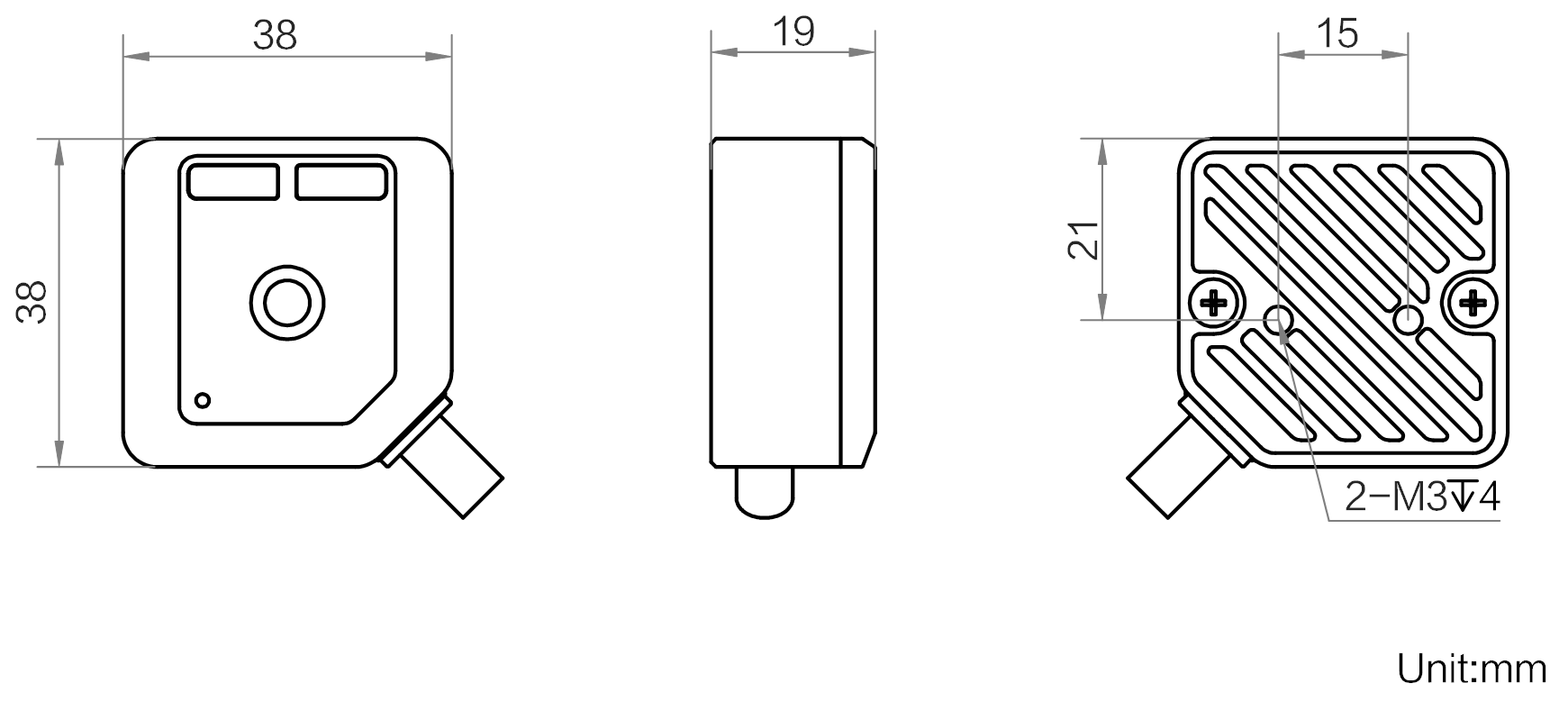

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-ID803M-03S-WBN-SR-R |
| 名称 | 30W分辨率，3mm焦距，白光，SR,串口，静态线缆 |
| 条码类别 | 一维码:Code 39、Code 93、Code 128(含GS1-128)、ITF14、ITF25、CodaBar、EAN8、EAN13、UPCA、UPCE 矩阵式二维码:QR Code(含GS1-QR)、Data Matrix(含GS1-DM)、Micro QR、AZTEC、Han Xin 堆叠式二维码:PDF417 |
| 条码最小精度 | 一维码:6 mil 二维码:17 mil |
| 最大处理帧率 | 60 fps |
| 最大读取速度 | 15个码/秒 |
| 传感器 | 黑白,1/6",3.7 μm × 3.7 μm |
| 分辨率 | 640 × 480 |
| 景深 | EAN13(13 mil):40 mm ~ 250 mm Code 39(5 mil):60 mm ~ 110 mm Code 128(10 mil):40 mm ~ 250 mm Data Matrix(10 mil):50 mm ~ 140 mm QR Code(15 mil):25 mm ~ 215 mm |
| 曝光时间 | 60 us ~7000 us |
| 增益 | 1 dB ~ 15 dB |
| 数据接口 | RS-232 |
| 通讯协议 | SmartSDK、 USB、 Serial |
| 数字I/O | 1路非隔离输入(管脚1输入),1路非隔离输出(管脚3输出),1路可配置输入输出(管脚2输入/输出),1路RS-232 支持通过顶面按钮触发设备 |
| 供电 | 12 ~ 24 VDC |
| 功耗 | 最大功耗:2.5 W@12 VDC |
| 焦距 | 3.1 mm |
| 镜头接口 | M10-Mount |
| 镜头罩 | 透明镜头罩 |
| 环境光照 | 0 ~ 100000 lux |
| 光源 | 暖白光LED |
| 瞄准器 | 橙色圆形灯光瞄准 |
| 外壳材质 | 金属 |
| 外形尺寸 | 38 mm × 38 mm × 19 mm |
| 状态提示 | LED指示灯、蜂鸣器 |
| 重量 | 约40 g(不含线缆) |
| IP防护等级 | IP54 |
| 温度 | 工作温度-20 ~ 50°C,储藏温度-40 ~ 70°C |
| 湿度 | 5% ~ 95%RH无冷凝 |
| 抗振动强度 | 10 Hz ~ 55 Hz,全振幅1.5 mm X、Y、Z各方向2小时(IEC 60068-2-6:2007\GB/T 2423.10-2019) |
| 抗冲击强度 | 30 g / 11 ms,半正弦波,六个轴向,每个轴向500次冲击(IEC 60068-2-27\GB/T 2423.5-2019) |
| 软件 | IDMVS |
| 认证 | CE,RoHS,KC |
