功能特性
超小型化，适应各类型机台及紧凑工位
采用嵌入式硬件平台，可进行高速的图像处理
植入高精度定位、测量算法，可实现计数、有无、测量等功能
自带LED瞄准，明确指示目标视野，安装调试快捷
提供指示灯提示操作状态，便于现场调试
支持Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP、串口等多种通讯模式
订货型号

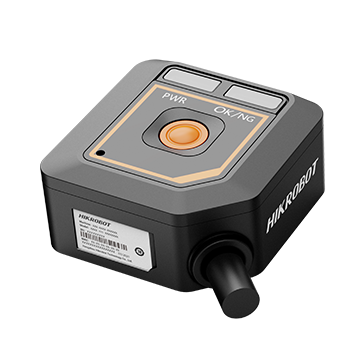

MV-SC1003M-03S-WBN-SR

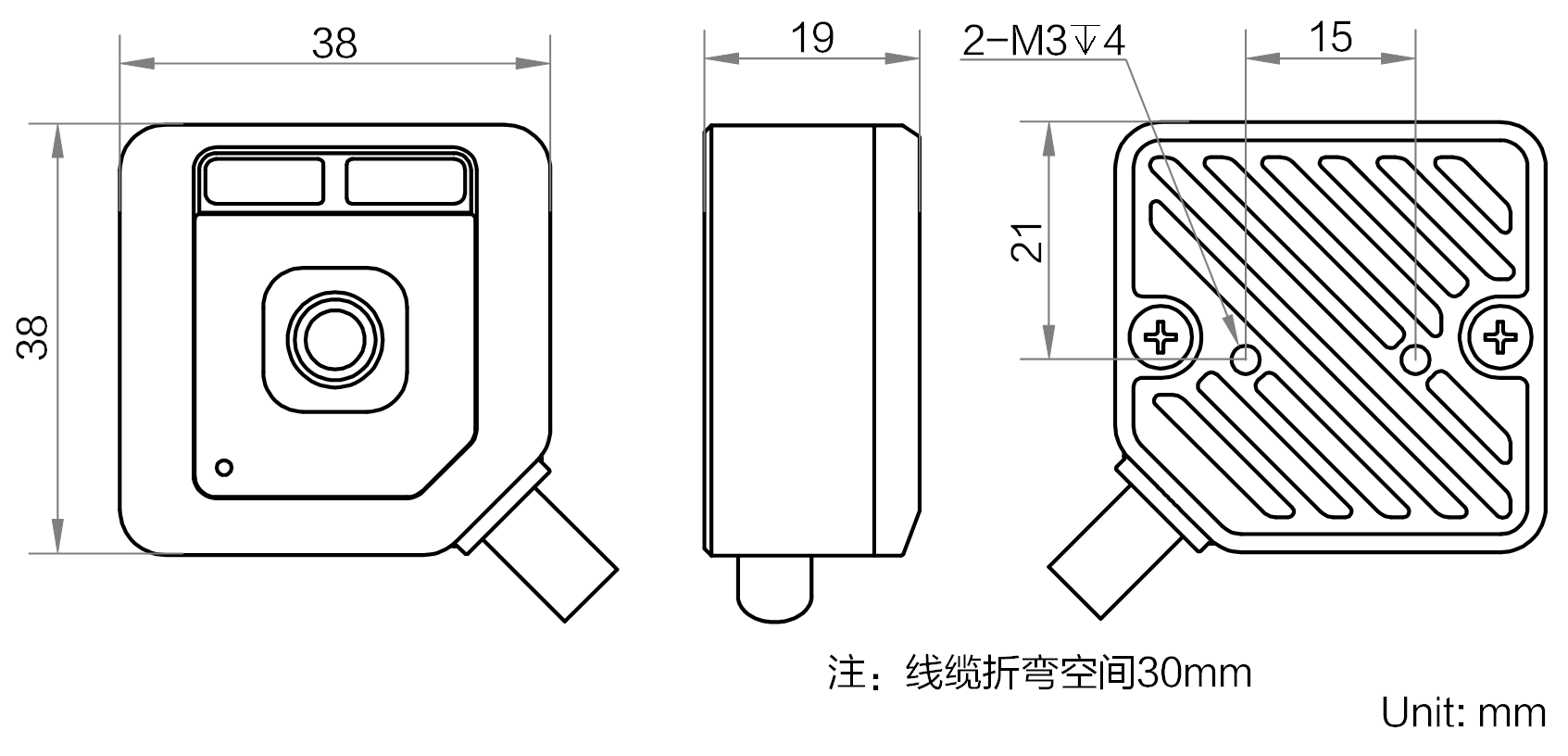

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-SC1003M-03S-WBN-SR |
| 名称 | SC1000视觉传感器，30万像素，黑白，3mm镜头，对焦距离240mm； |
| 视觉工具 | 测量:点线测量、对比度测量、灰度面积、节距测量、宽度测量、亮度均值、线线角度、直径测量、直线角度 有无:斑点有无、边缘有无、轮廓有无、圆有无、直线有无、异常判断 计数:斑点计数、边缘计数、轮廓计数 识别:注册分类、种类识别 逻辑:变量计算、逻辑判断、条件判断、组合判断、数据格式化 定位:位置修正 |
| 方案能力 | 支持方案导入/导出,最多可存储8个方案,40个模块 |
| 通讯协议 | Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP客户端、TCP服务端、串口、MELSEC/SLMP、FINS、基恩士KV |
| 传感器类型 | CMOS,全局快门 |
| 像元尺寸 | 3.74 μm × 3.74 μm |
| 靶面尺寸 | 1/6" |
| 分辨率 | 640 × 480 |
| 最大采集帧率 | 15 fps |
| 增益 | 1dB ~ 23 dB |
| 曝光时间 | 60 μs ~ 7000 μs |
| 像素格式 | Mono 8 |
| 黑白/彩色 | 黑白 |
| 数据接口 | Fast Ethernet(100Mbit/s) |
| 数字I/O | 绿色端子提供供电、数字IO、串口功能:包含1路输入(LINE0),1路输出(LINE1),1路RS-232 支持通过顶面按钮触发设备 |
| 供电 | 12 ~ 24 VDC |
| 功耗 | 平均功耗:1.5 W@12 VDC 最大功耗:3 W@12 VDC |
| 镜头接口 | M5.8-mount |
| 焦距 | 3.1 mm |
| 工作距离 | 240 mm |
| 镜头罩 | 透明镜头罩 |
| 光源 | 白光LED |
| 瞄准器 | 1颗LED |
| 指示灯 | 电源指示灯PWR,结果显示指示灯OK/NG |
| 外形尺寸 | 38 mm × 38 mm × 19 mm |
| 重量 | 约40 g(不含线缆) |
| IP防护等级 | IP54 |
| 温度 | 工作温度0 ~ 50°C,储藏温度-30 ~ 70°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 抗振动强度 | 裸机满足IEC 60068-2-6:2007(10至55 Hz,全振幅1.5 mm,X、Y、Z各方向2小时) |
| 抗冲击强度 | 裸机满足IEC 60068-2-27:2008(30 g/11 ms,半正弦波,6个轴向,每个轴向500次冲击,共3000次冲击) |
| 软件 | SCMVS |
| 认证 | CE,KC |
