功能特性
连续变倍光学系统，成像清晰，畸变低
4MP高清画质，30 fps高帧率输出
自带系统、无需电脑，HDMI直连显示器观察
USB接口支持鼠标和U盘外设，操作简单便捷
USB3.0接口可连接电脑，配合客户端软件使用
支持拍照存储功能，可调节多种图像参数
支持多种测量功能，测量报告一键生成
订货型号

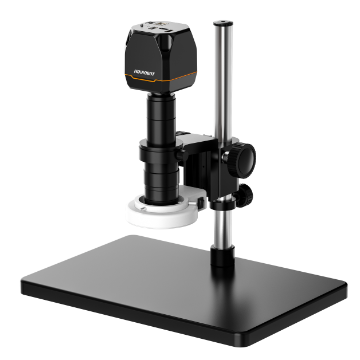

MV-MZS300H-100

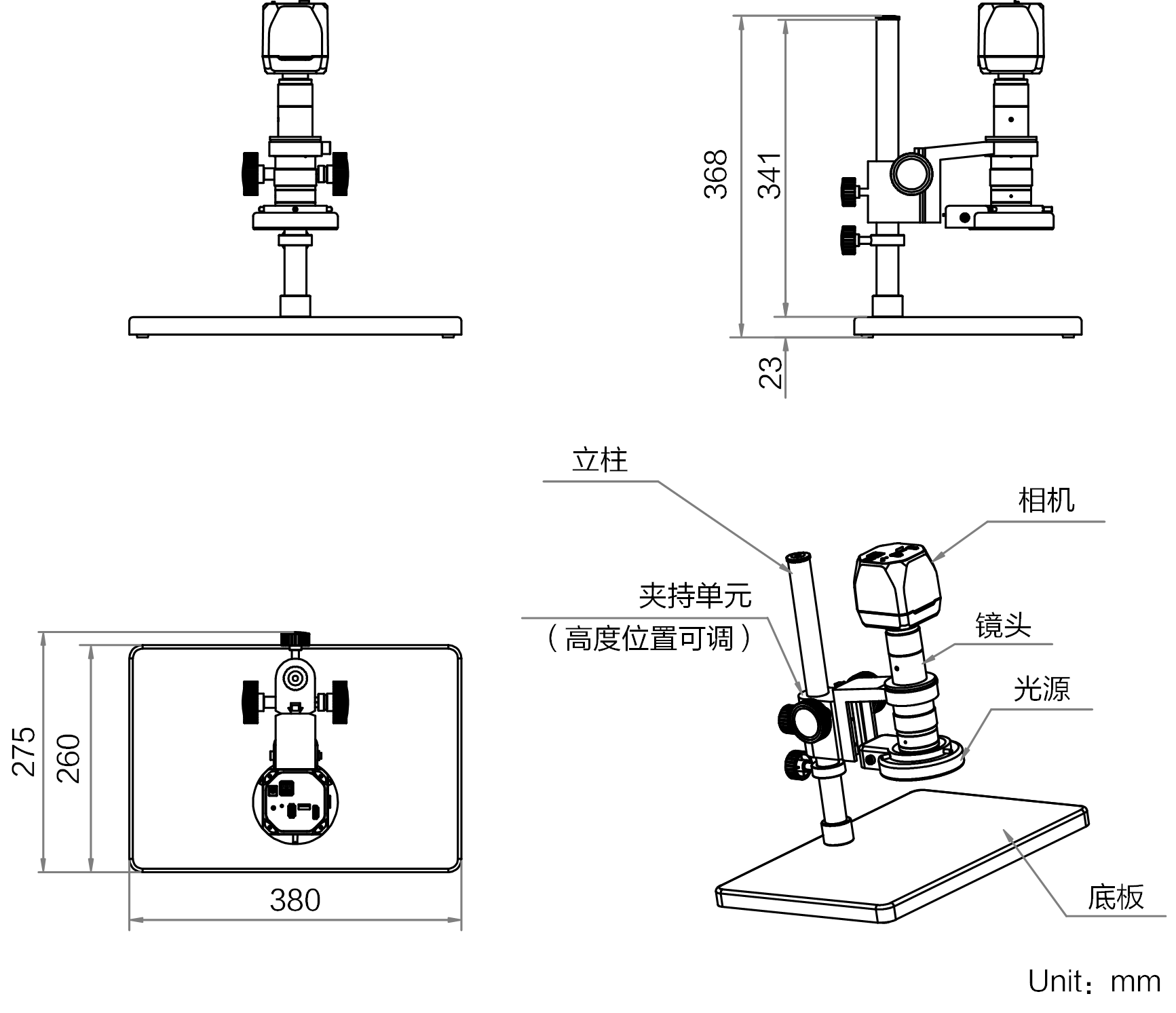

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-MZS300H-100 |
| 名称 | 单筒变倍显微系统，4MP HDMI测量显微相机高清输出 |
| 传感器类型 | CMOS,卷帘快门 |
| 像元尺寸 | 2.9 μm × 2.9 μm |
| 靶面尺寸 | 1/1.88” |
| 分辨率 | 2560 × 1440 |
| 最大帧率 | 30 fps |
| 增益 | 0 dB ~ 18 dB |
| 曝光时间 | 300 μs ~ 100 ms |
| 黑白/彩色 | 彩色 |
| 快门模式 | 支持自动曝光、手动曝光模式 |
| 视觉工具 | 图像处理:白平衡、亮度、锐度、对比度、饱和度、数字增益、伽马、数字宽动态、降噪 图像辅助:水平/垂直镜像、十字线、网格线、标尺、比例尺、屏幕冻结、拍照、录像、存储 几何测量:标定、点测量、线测量、圆测量、角度测量、多边形测量、折线测量、曲线测 量、直线/圆自动测量、测量报告导出 |
| 目镜 | 0.5 x |
| 物镜 | 0.6 x ~ 4.5 x |
| 光学放大倍数 | 0.3 x ~ 2.25 x |
| 数码放大倍数 | 20 x ~ 144 x(搭配21.5寸显示器显示) |
| 视野范围 | 3.3 × 1.9 mm ~ 24.7 × 13.9 mm |
| 工作距离 | 100±5 mm |
| 颜色 | 白色 |
| 色温 | 6500 ~ 7000 K |
| 调光级数 | 0 ~ 100% |
| 开孔孔径 | Φ61 mm |
| 传输接口 | HDMI |
| 控制接口 | 2个USB2.0接口,1个USB3.0接口,1个micro SD接口 |
| 供电 | 12VDC,需使用独立电源供电 |
| 功耗 | 相机:3.6 W@12 VDC |
| 功率 | 光源:3.5 W@12 VDC |
| 调焦托架 | 升降高度62 mm |
| 外形尺寸 | 相机:75 mm × 75 mm × 86.9 mm 镜头:Φ58 mm × 166.3 mm 光源:Φ97 mm × 123.5 mm 底座:380 mm × 260 mm × 23 mm 立柱:Φ25 mm × 341 mm |
| 重量 | 约3000 g |
| 温度 | 工作温度0°C ~ 50°C,储藏温度 -30°C ~ 80°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
