激光位移传感器采用激光三角测量法，通过高帧率图像采集芯片实时捕捉被测物表面的激光点图像，并基于相机内参标定数据将图像坐标转换为空间坐标，从而实现高精度实时距离测量。该传感器凭借高速与高精度特性，特别适用于膜材厚度、板材平整度等工业场景的精密检测。
功能特性
超高速芯片，帧率最高可达592 kHz
亚像素算法技术，精度可达亚微米级别
定制化光学系统，成像更稳定
自动光亮控制技术，调试更简单
支持多种滤波模式，应用更灵活
支持多种运算逻辑，检测更直观
支持结果输出功能，控制更便捷
订货型号

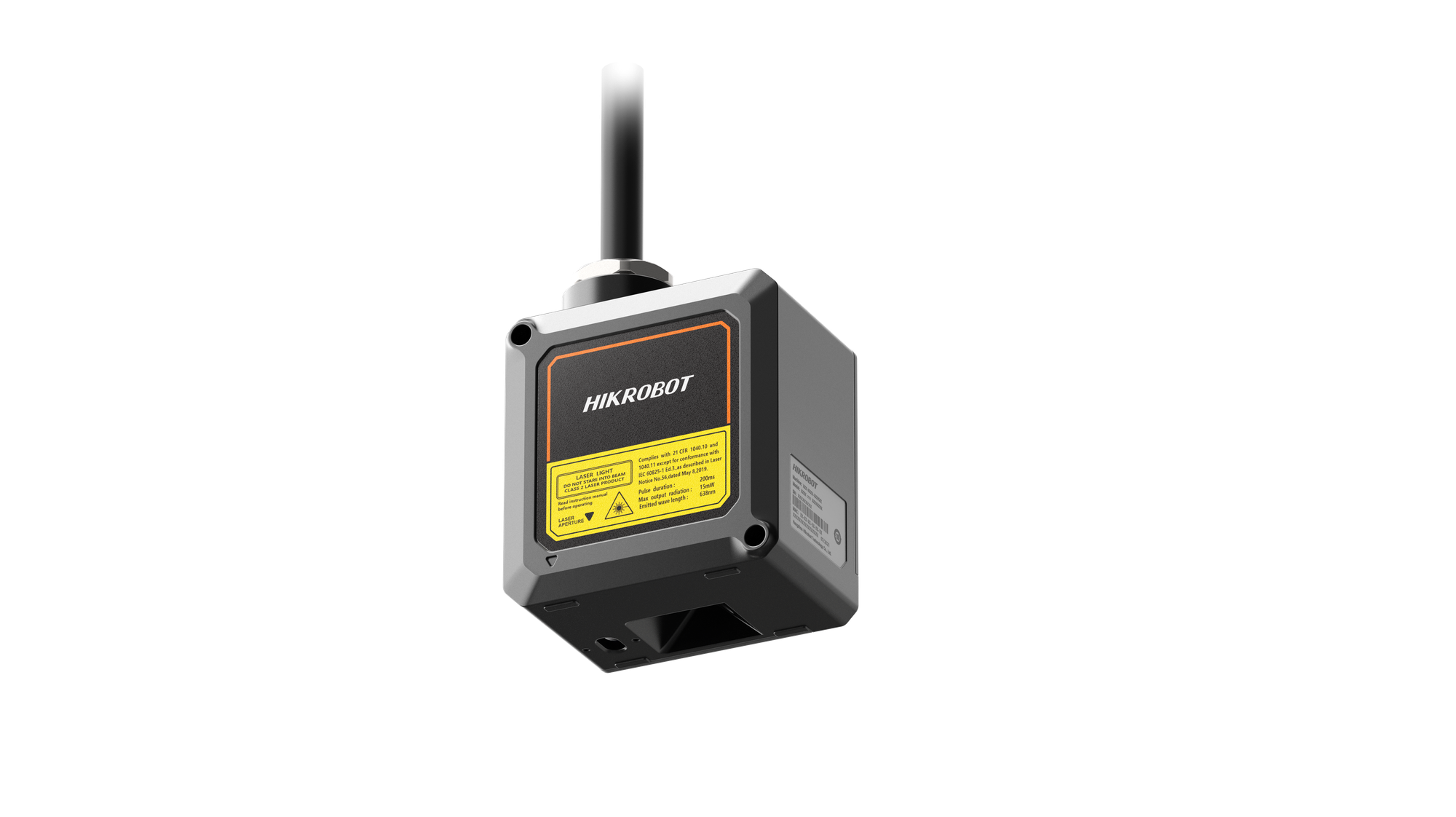

MV-DD020-03H

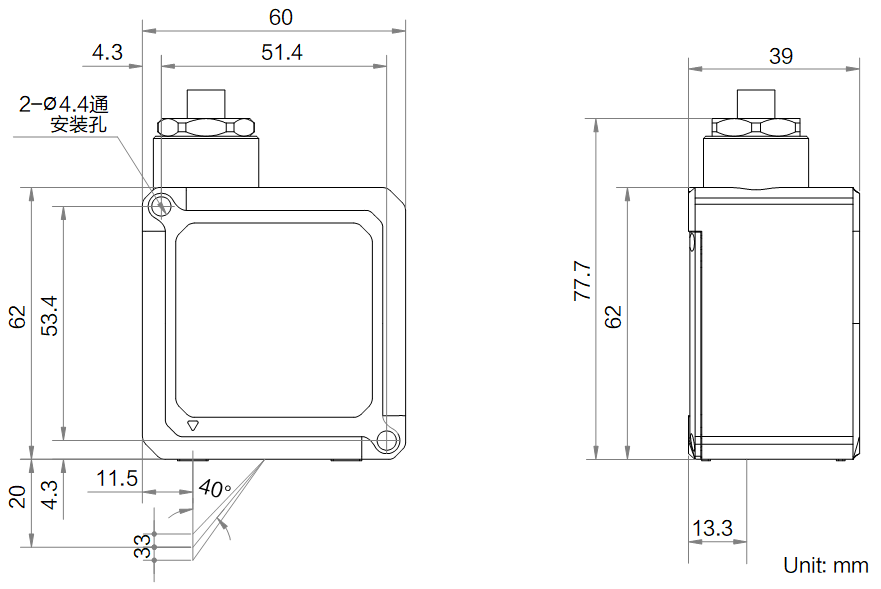

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-DD020-03H |
| 名称 | 点激光位移传感 |
| 光点直径 | Ф55 μm |
| 参考距离 | 20 mm |
| Z轴测量范围 | 6 mm |
| Z轴重复精度 | 0.05 μm@传感器在光学平台上测试标准量块的数据 |
| Z轴线性度（±% of MR） | 0.03 |
| 触发模式 | 外部编码器触发 |
| 采样频率 | 1 kHz、2 kHz、5 kHz、10 kHz、 20 kHz、50 kHz、88 kHz、200 kHz、400 kHz、592 kHz(10种不同档位) |
| 数据接口 | Gigabit Ethernet(1000Mbit/s),兼容Fast Ethernet(100Mbit/s) |
| 数字I/O | 12-pin M12接口提供供电和I/O,包括2路数字信号输入,4路数字信号输出,1路模拟量输出(支持模拟电压0 ~ 10V或模拟电流4 ~ 20 mA) |
| 供电 | 24 VDC |
| 典型功耗 | 5 W@24 VDC |
| 安装方式 | 漫反射 |
| 外形尺寸 | 62 mm × 60 mm × 39 mm(不含SR线缆) |
| 重量 | 约320 g |
| IP防护等级 | IP67 |
| 温度 | 工作温度0°C ~ 45°C,储藏温度-30°C ~ 80°C 工作温度0 °C ~ 45 °C,储藏温度-30 °C ~ 80 °C 12→34 12 → 34 |
| 湿度 | 20%~85%RH无凝结 |
| 激光安全等级 | Class2 |
| 激光波长 | 660 nm |
| 软件 | 点激光客户端 |
| 操作系统 | Windows 7/10/11 64bits |
