海康机器人DP2000系列3D激光轮廓传感器是基于三角测量法的高精度工业级轮廓检测产品，适用于亚微米级精度要求的尺寸测量、表面缺陷检测等场景，支持多种曝光模式与感光灵敏度调节，具备ROI选择和一键调试功能，广泛应用于锂电、半导体、汽车零部件等行业
功能特性
内置高精度算法，精度可达亚微米级
高帧率芯片，扫描速率可达23.9k Hz
支持多种曝光模式，鲁棒性更强
多帧算法融合技术，轮廓更完整
多种滤波模式可选，数据更稳定
支持ROI选择、一键调试，操作更便捷
订货型号

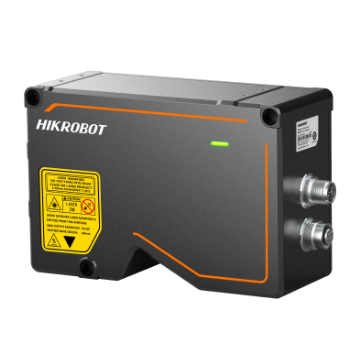

MIS-DP2850-10P

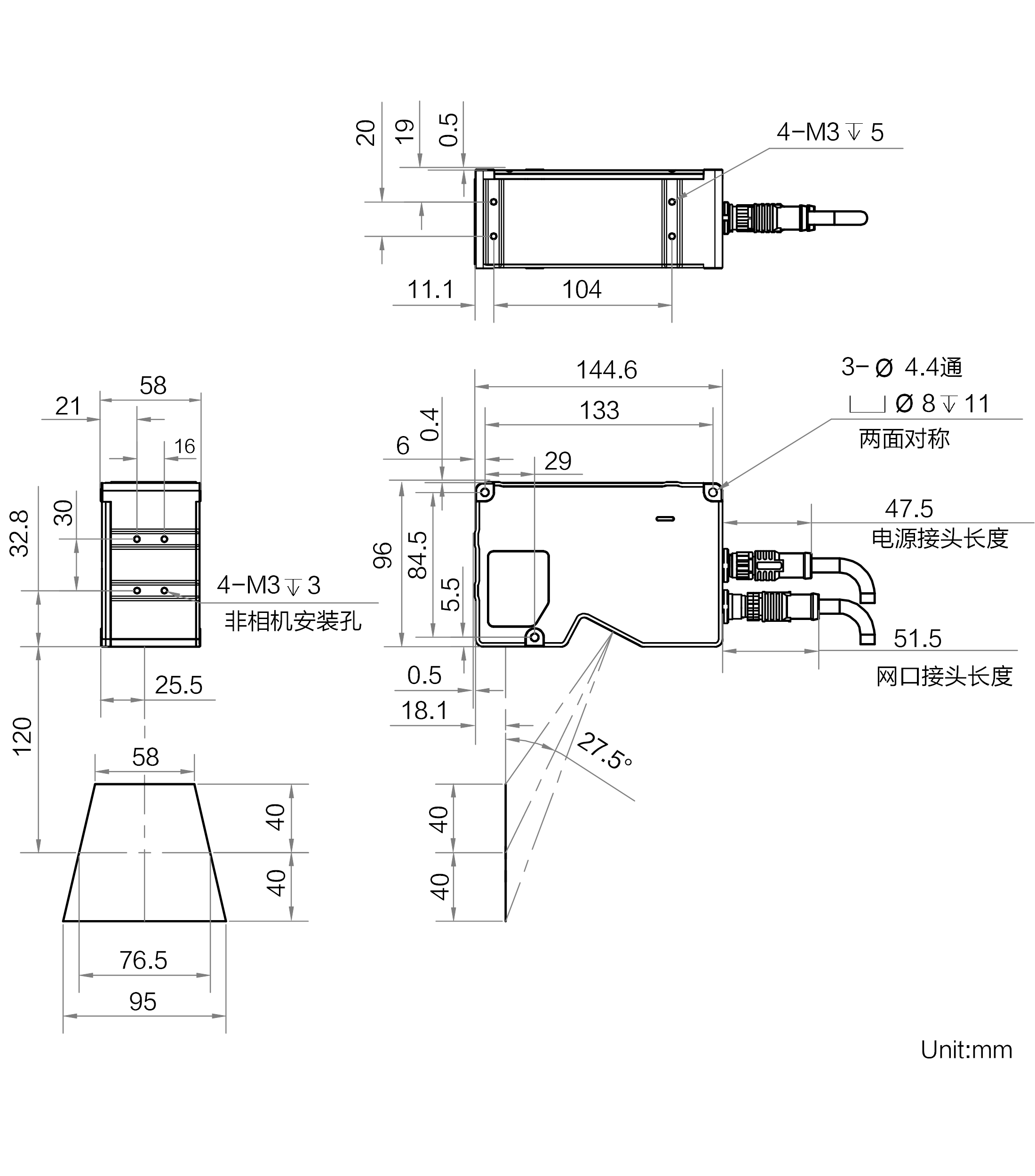

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MIS-DP2850-10P |
| 名称 | 3D 激光轮廓传感器 |
| 单轮廓点数 | 3200 |
| 参考距离 | 120 mm |
| Z轴测量范围 | 80 mm |
| X轴测量范围 | 58 mm@近端<br/>76.5 mm@参考距离<br/>95 mm@远端 |
| Z轴分辨率 | 3.66~ 8.36 μm |
| Z轴重复精度 | 1.48 μm@传感器在光学平台上测试标准量块的数据 |
| Z轴线性度（±% of MR） | 0.01 |
| 轮廓数据间隔 | 18.2 ~ 31.7 μm |
| 扫描帧率 | 1.7k Hz ~ 23.9k Hz(高帧率模式) |
| 数据输出类型 | 原始图、轮廓数据、深度图、亮度图 |
| 触发模式 | 软触发、硬触发(差分编码器触发) |
| 激光波长 | 405 nm |
| 激光安全等级 | Class3R |
| 数据接口 | Gigabit Ethernet(1000Mbit/s),兼容Fast Ethernet(100Mbit/s) |
| 数字I/O | 12-pin M12 接口提供供电和 I/O, 2路光耦隔离输入(line 0/9),2路差分信号输入(line 3/6),1 路差分信号输出(line 1) |
| 供电 | 24 VDC |
| 典型功耗 | 15.2 W@24 VDC |
| 外形尺寸 | 144.5 mm × 96 mm × 58 mm |
| 重量 | 约950 g |
| IP防护等级 | IP67 |
| 温度 | 工作温度0 ~ 45°C,储藏温度-30 ~ 80°C |
| 湿度 | 20%~85%RH无凝结 |
| 软件 | 3DMVS/VM3D/其它第三方软件 |
| 操作系统 | Windows 7/10 32/64bits、Windows 11 64bits(8G内存,i5处理器) |
