海康机器人DP3000系列3D激光轮廓传感器，具备亚微米级Z轴分辨率、最高46.7K Hz扫描速率，支持单帧HDR与多曝光宽动态模式，支持复杂材质适应性调节，广泛应用于锂电、半导体、汽车零部件等检测测量场景。
功能特性
内置高精度测量算法，精度可达亚微米级
高帧率芯片，扫描速率最高可达46.7 kHz
支持ROI选择、一键调试，操作便捷
平行光出射，激光线更均匀
激光整形优化，细节呈现更细腻
激光功率密度增强，动态范围更优异
订货型号

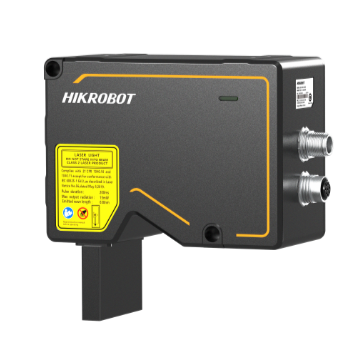

MV-DP3060-01PS

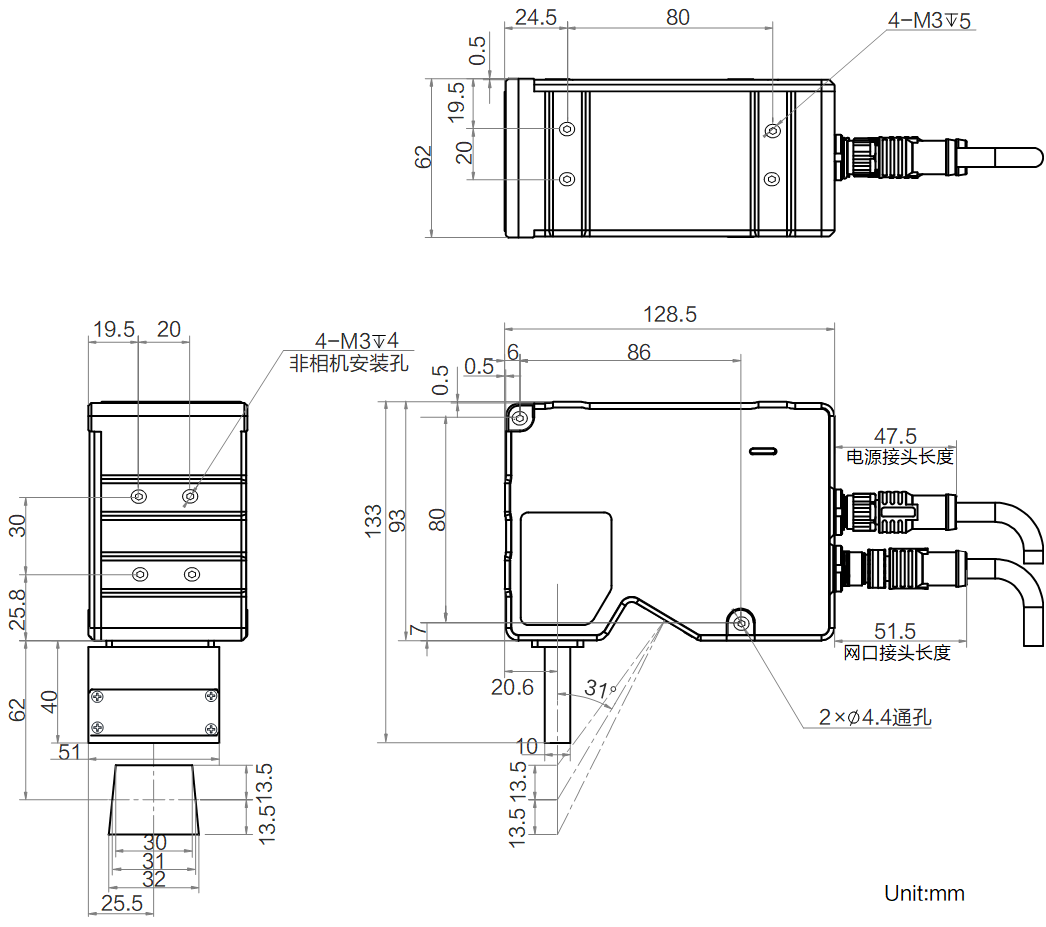

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-DP3060-01PS |
| 名称 | 3D线激光轮廓传感器 |
| 单轮廓点数 | 3200 |
| 参考距离 | 62 mm |
| Z轴测量范围 | 27 mm |
| X轴测量范围 | 30 mm@近端; 31 mm@参考距离; 32 mm@远端 |
| 轮廓数据间隔 | 9.3 ~ 13.2 μm |
| 扫描帧率 | 3.4 kHz ~ 46.7 kHz(高帧率模式) |
| 数据输出类型 | 原始图、轮廓数据、深度图、亮度图 |
| 触发模式 | 软触发、硬触发(差分编码器触发) |
| 激光波长 | 405 nm |
| 激光安全等级 | Class 3R |
| Z轴分辨率 | 1.74 ~ 3.07 μm |
| Z轴重复精度 | 0.56 μm@传感器在光学平台上测试标准量块的数据1 |
| Z轴线性度（±% of MR） | 0.01 |
| 数据接口 | Gigabit Ethernet(1000Mbit/s),兼容Fast Ethernet(100Mbit/s) |
| 数字I/O | 12-pin M12 接口提供供电和 I/O, 2路光耦隔离输入(Line 0/9),2路差分信号输入(Line 3/6),1 路差分信号输出(Line 1) |
| 供电 | 24 VDC |
| 典型功耗 | 17.2 W@24 VDC |
| 外形尺寸 | 128.5 mm × 133 mm × 62 mm |
| 重量 | 约900 g |
| IP防护等级 | IP67 |
| 温度 | 工作温度0 ~ 45°C,储藏温度-30 ~ 80°C |
| 湿度 | 20%~85%RH无凝结 |
| 软件 | 3DMVS/VM3D/其它第三方软件 |
| 操作系统 | Windows 7/10 32/64bits、Windows 11 64bits(8G内存,i5处理器) |
