功能特性
优秀Sensor选型，高速采集优质图像
单一线缆提供丰富IO接口，可接入多路输入、输出信号
外置防水调试按钮，支持外部手动触发
顶部环形指示灯，快速观察工作状态
双边侧腰线结果指示灯，读码OK/NG状态多角度可视
模块化光源设计，分路可控，替换便捷
订货型号

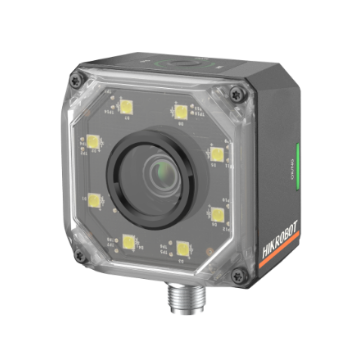

MV-ID3013PM-12M-WBN-8

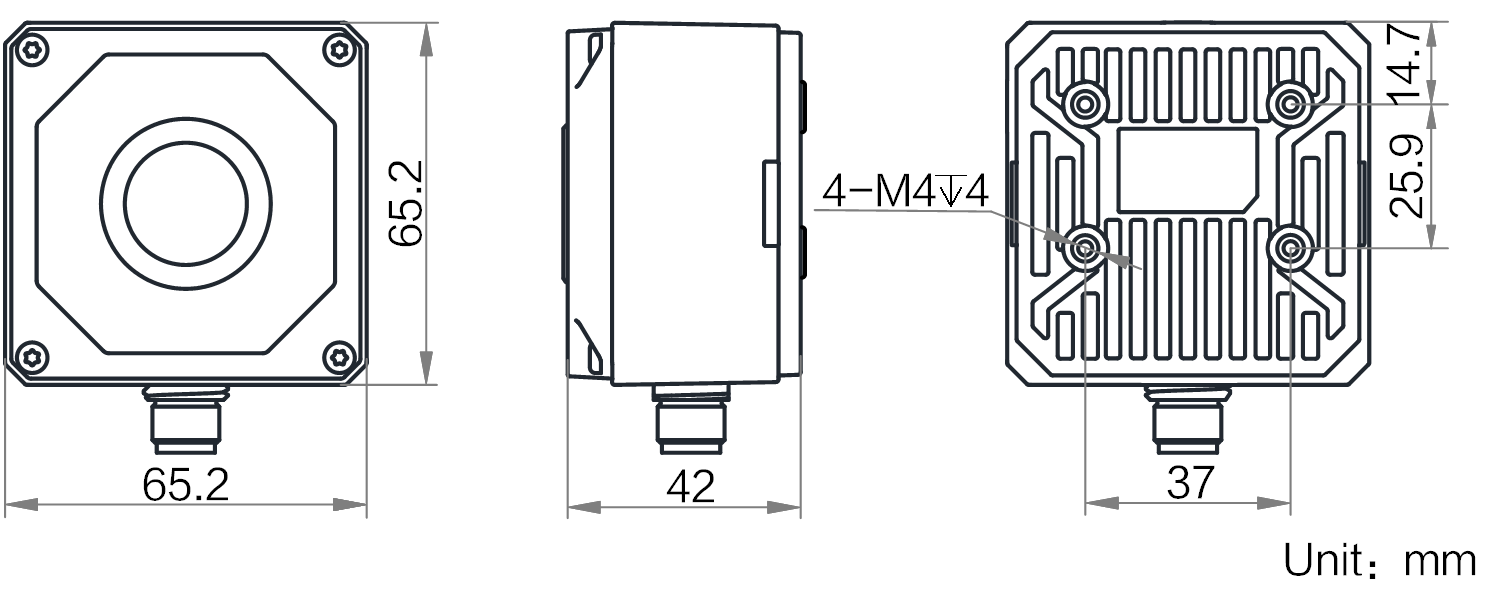

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-ID3013PM-12M-WBN-8 |
| 名称 | 8颗灯珠12mm镜头130W分辨率工业智能读码器(V2.0） |
| 条码类别 | 一维码:Code 39、Code 93、Code 128、CodaBar、EAN8、EAN13、UPCA、UPCE、ITF14、ITF 25、Matrix 25、MSI、China Post、Code 11、Industrial 25 等 二维码:QR Code(含 GS1-QR)、Data Matrix(含 GS1-DM)、MicroQR、AZTEC、HanXin、Maxi Code 堆叠码:PDF417、MicroPDF417 |
| 最大处理帧率 | 60 fps |
| 最大读取速度 | 84个码/秒 |
| 传感器 | 全局快门,黑白,1/2.7”,4 μm × 4 μm |
| 分辨率 | 1280×1024 |
| 曝光时间 | 35 μs ~ 1 sec |
| 增益 | 0 dB ~ 28 dB |
| 数据接口 | Fast Ethernet(100 Mbit/s) |
| 通讯协议 | SmartSDK、TCP Client、Serial、FTP、TCP Server、Profinet、Melsec/SLMP、Ethernet/IP、ModBus、UDP、FINS、Modbus RTU |
| 数字I/O | V3.0版本:17-pin M12接口提供电源和I/O:包含3路隔离输入(LineIn 0/1/2),3路隔离输出(LineOut 3/4/5),1路RS-232,支持通过顶部按钮触发设备 V2.0版本: 17-pin M12接口提供电源和I/O:包含3路非隔离输入(LineIn 0/1/2),3路非隔离输出(LineOut 3/4/5),1路RS-232,支持通过顶部按钮触发设备 |
| 供电 | 24 VDC |
| 功耗 | 平均功耗:9 W@24 VDC(启用自带补光灯) 最大功耗:48 W@24 VDC(启用自带补光灯) |
| 焦距 | 12 mm |
| 视场角 | 24° (H) × 19° (V) |
| 镜头接口 | M12-Mount,机械对焦 |
| 镜头罩 | 透明镜头罩,可选购全偏振镜头罩 |
| 光源 | 聚光白光,可选购聚光红光/蓝光/红外,广角白光/蓝光/红光 |
| 指示灯 | 电源指示灯 PWR、网络指示灯 LNK、状态指示灯 STS、结果显示指示灯 OK/NG |
| 外壳材质 | ADC12 |
| 外形尺寸 | 65.2 mm×65.2 mm×42 mm |
| 重量 | 约250 g |
| IP防护等级 | IP67(正确安装适当镜头防水罩的情况下) |
| 温度 | 工作温度0~50°C,储藏温度-30~70°C |
| 湿度 | 20%~95%RH无冷凝 |
| 抗振动强度 | 10 Hz ~ 55 Hz,全振幅1.5 mm X、Y、Z各方向2小时(IEC 60068-2-6:2007\GB/T2423.10-2019 ) |
| 抗冲击强度 | 30 g / 11 ms,半正弦波,六个轴向,每个轴向500次冲击(IEC 60068-2-27\GB/T 2423.5-2019 ) |
| 软件 | IDMVS |
| 认证 | CE, RoHS, KC |
