功能特性
优秀Sensor选型，高速采集优质图像
单一线缆提供丰富IO接口，可接入多路输入、输出信号
外置防水调试按钮，支持外部手动触发
顶部环形指示灯，快速观察工作状态
双边侧腰线结果指示灯，读码OK/NG状态多角度可视
模块化光源设计，分路可控，替换便捷
订货型号

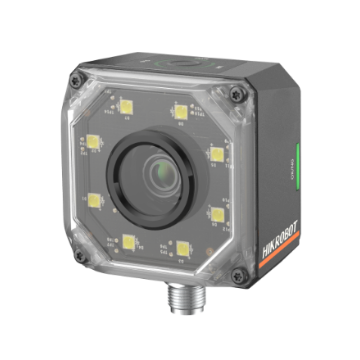

MV-ID3016PM-06M-WBN

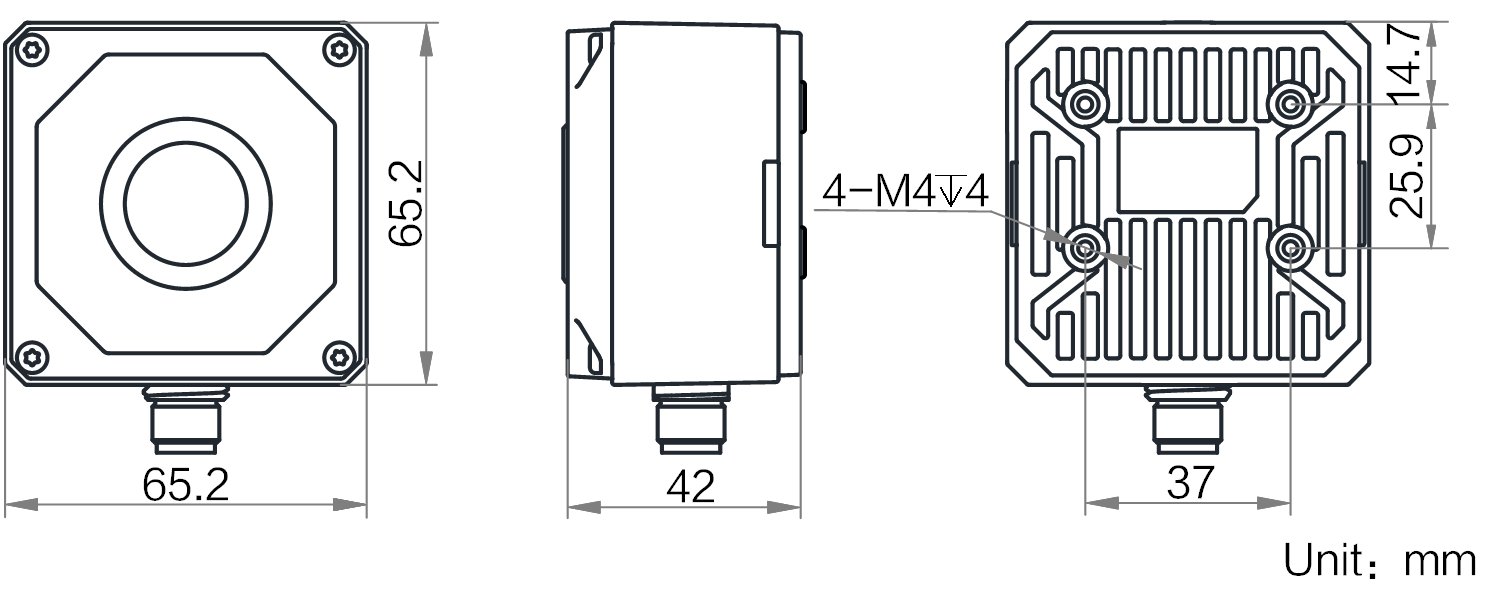

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-ID3016PM-06M-WBN |
| 名称 | 6mm镜头160W分辨率工业智能读码器(V2.0) |
| 条码类别 | 一维码:Code 39,Code 93,Code 128,CodaBar,EAN8,EAN13,UPCA,UPCE,ITF14,ITF 25,Matrix 25,MSI,China Post,Code 11,Industrial 25,Pharmacode等 二维码:QR Code(含 GS1-QR),Data Matrix(含 GS1-DM),MicroQR、AZTEC,HanXin,Maxi Code 堆叠码:PDF417,MicroPDF417 |
| 最大处理帧率 | 60 fps |
| 最大读取速度 | 84个码/秒 |
| 传感器 | 全局快门,黑白,1/2.9”,3.45 μm×3.45 μm |
| 分辨率 | 1408 × 1200 |
| 曝光时间 | 16 μs ~ 1 sec |
| 增益 | 0 ~ 45 dB |
| 数据接口 | Fast Ethernet(100 Mbit/s) |
| 通讯协议 | SmartSDK,TCP Client,Serial,FTP,TCP Server,Profinet,Melsec/SLMP,Ethernet/IP,ModBus,UDP,FINS,Modbus RTU,KV |
| 数字I/O | V3.0版本:17-pin M12接口提供电源和I/O:包含3路隔离输入(LineIn 0/1/2),3路隔离输出(LineOut 3/4/5),1路RS-232,支持通过顶部按钮触发设备 V2.0版本:17-pin M12接口提供电源和I/O:包含3路非隔离输入(LineIn 0/1/2),3路非隔离输出(LineOut 3/4/5),1路RS-232,支持通过顶部按钮触发设备 |
| 供电 | 24 VDC |
| 功耗 | 平均功耗:9 W@24 VDC(启用自带补光灯);最大功耗:48 W@24 VDC(启用自带补光灯) |
| 焦距 | 6 mm |
| 视场角 | 44° (H) × 32° (V) |
| 镜头接口 | M12-Mount,机械对焦 |
| 镜头罩 | 透明镜头罩, 可选购全偏振镜头罩 |
| 光源 | 白光,可选购红光/蓝光/红外 |
| 指示灯 | 电源指示灯PWR,网络指示灯LNK,状态指示灯STS,结果显示指示灯OK/NG |
| 外壳材质 | ADC12 |
| 外形尺寸 | 65.2 mm×65.2 mm×47 mm |
| 重量 | 约280 g |
| IP防护等级 | IP67(正确安装适当镜头防水罩的情况下) |
| 温度 | 工作温度0~50°C,储藏温度-30~70°C |
| 湿度 | 20%~95%RH无冷凝 |
| 抗振动强度 | 10 Hz ~ 55 Hz,全振幅1.5 mm X、Y、Z各方向2小时(IEC 60068-2-6:2007\GB/T2423.10-2019 ) |
| 抗冲击强度 | 30 g / 11 ms,半正弦波,六个轴向,每个轴向500次冲击(IEC 60068-2-27\GB/T 2423.5-2019 ) |
| 软件 | IDMVS |
| 认证 | CE, RoHS, KC |
