双目单线系列激光轮廓传感器采用双目融合，可以有效消除视野盲区，抑制金属表面杂散光。硬件内置高精度3D算法、宽动态图像处理算法以及数据融合算法，可实时输出高精度三维点云数据。产品广泛适用于3C、电子制造、汽车等行业，如汽车连接器检测等。
功能特性
双图像传感器设计，消除视野盲区，抑制杂散光
内置高精度3D算法，重复精度可达亚微米级
采用高帧率图像芯片，扫描速率最高可达46.7k Hz
支持多种曝光模式，动态范围更大
采用图像融合算法技术，点云数据更完整
支持多种滤波模式可选，点云数据更稳定
订货型号

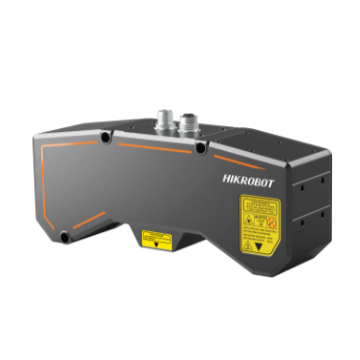

MV-PDCDY01

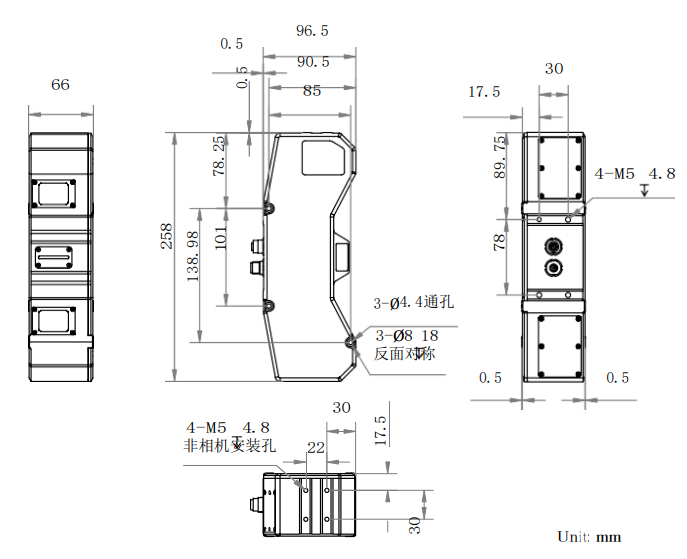

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
由创华研原厂授权代理供货，支持样机测试与批量采购。
| 型号 | MV-PDCDY01 |
| 名称 | 3D 激光轮廓传感器 |
| 单轮廓点数 | 3200 |
| 参考距离 | 125.0 mm |
| Z轴测量范围 | 80.0 mm |
| X轴测量范围 | 61 mm@近端<br/>77.6 mm@参考距离<br/>94.2 mm@远端 |
| Z轴分辨率 | 4.23 µm ~ 7.47 µm |
| Z轴重复精度 | 1.55 µm@传感器在光学平台上测试标准量块的数据 |
| Z轴线性度（±% of MR） | 0.008 |
| 轮廓数据间隔 | 19.4 µm ~ 31.4 µm |
| 扫描帧率 | 1.3k Hz（最大测量范围下），最高可达19k Hz（ROI 模式下） |
| 数据输出类型 | 轮廓数据、深度图、亮度图、线宽图 |
| 触发模式 | 软触发、硬触发(差分编码器触发) |
| 激光安全等级 | Class3R |
| 波长 | 405 nm |
| 数据接口 | Gigabit Ethernet（1000Mbit/s），兼容 Fast Ethernet（100Mbit/s） |
| 数字I/O | 12-pin M12 接口提供供电和I/O，3 路差分信号输入（Line 0/3/6），1 路差分信号输出（Line 1），1 路 RS-232 |
| 供电 | 24 VDC |
| 典型功耗 | 21 W@24 VDC |
| 外形尺寸 | 258 mm × 96.5 mm × 66 mm |
| 重量 | 约 1532 g |
| IP防护等级 | IP67 |
| 温度 | 工作温度 0 °C ~ 45 °C，储藏温度-30 °C ~ 80 °C |
| 湿度 | 20%~85%RH无凝结 |
| 软件 | 3DMVS、VM3D及其它第三方3D软件 |
| 操作系统 | Windows 7/10 32/64bits、Windows 11 64bits(8G内存,i5处理器) |
